VSD aimants permanents : ce que le variateur économise vraiment
Ce que change un variateur à aimants permanents sur une charge qui varie : les heures à vide supprimées, et le gain annuel à chiffrer avec votre propre profil de charge, sur 6 puissances types.
Pourquoi le VSD à aimants permanents
Un compresseur vitesse fixe tourne toujours à pleine vitesse, même quand votre process ne demande que 30 % d'air. Il compense en ouvrant et fermant l'entrée d'air, et cela coûte cher : d'après le Sourcebook du département américain de l'Énergie, une vis à vide absorbe encore 15 à 35 % de sa puissance à pleine charge sans rien produire, et une vis régulée par modulation d'aspiration en absorbe encore environ 70 % quand son débit est ramené à zéro.
Un VSD (Variable Speed Drive) à aimants permanents règle en continu la vitesse de rotation du moteur en fonction de la demande. Le plancher dépend du modèle : d'après ce même Sourcebook, certaines machines s'arrêtent vers 20 % de vitesse, d'autres se mettent à vide dès 40 à 50 %, et le guide de sélection du CAGI, l'association professionnelle américaine de l'air comprimé (2022), situe la plage habituelle entre 100 % et environ 30 % de la capacité. Le moteur synchrone à aimants permanents (NdFeB) atteint les classes de rendement les plus hautes et garde mieux son rendement à basse vitesse qu'un moteur à induction. À pleine charge, l'écart se compte en points : de 22 à 160 kW (4 pôles), le règlement (UE) 2019/1781 exige 93,0 à 95,8 % en IE3 et 94,5 à 96,6 % en IE4, soit 0,8 à 1,5 point par classe. Le gros de l'économie vient donc de la vitesse variable, c'est-à-dire des heures à vide supprimées : le calcul suit.
Le gain annuel par puissance, en kilowattheures
Hypothèses, à ajuster aux vôtres : une demande moyenne de 60 % du débit et 4 000 heures de marche par an. La machine remplacée est une vis à vitesse fixe en régulation charge-vide : en charge 60 % du temps à pleine puissance, à vide le reste du temps, où elle absorbe encore 15 à 35 % de sa puissance (Sourcebook du DOE). Sa puissance moyenne vaut donc 66 à 74 % de sa puissance nominale. Le variateur est compté, de façon simplifiée, à 60 %, proportionnel au débit : en pratique, le rendement du variateur et du moteur à charge partielle retire quelques points au gain.
Le calcul : puissance × 4 000 h × 6 à 14 %, soit 9 à 19 % de la consommation de la vis à vitesse fixe. Le gain de l'ordre d'un tiers souvent annoncé suppose une autre machine de départ : une vis régulée par modulation d'aspiration, qui absorbe encore environ 70 % de sa puissance à débit nul selon le même Sourcebook, en consomme de l'ordre de 88 % à 60 % de débit en interpolant en ligne droite, et l'écart avec le variateur approche alors le tiers. Le résultat est en kilowattheures : multipliez par votre propre prix du kWh, le nôtre ne vous apprendrait rien.
| 22 kW | ≈ 5 300 à 12 300 kWh économisés par an |
|---|---|
| 37 kW | ≈ 8 900 à 20 700 kWh par an |
| 55 kW | ≈ 13 200 à 30 800 kWh par an |
| 75 kW | ≈ 18 000 à 42 000 kWh par an |
| 110 kW | ≈ 26 400 à 61 600 kWh par an |
| 160 kW | ≈ 38 400 à 89 600 kWh par an |
Quand le VSD n'est pas le bon choix
- Charge constante quasi-permanente (industrie 24/7 à plein régime) → vitesse fixe ou bi-étagé plus indiqués
- Heures de fonctionnement < 2 000/an → la vitesse variable perd son intérêt
- Sites avec qualité électrique médiocre → harmoniques du variateur problématiques
- Budget initial très serré → vitesse fixe en charge et vide, la régulation la plus simple
Les trois profils de charge typiques
Profil A - Charge stable à 80-100 % (sidérurgie, cimenterie, papeterie) : VSD apporte peu, bi-étagé vitesse fixe plus pertinent.
Profil B - Charge moyenne 40-70 % avec pics (mécanique, plasturgie, atelier) : c'est le sweet spot du VSD à aimants permanents. Économies maximales.
Profil C - Charge très variable 10-90 % (saisonnalité, équipes décalées) : VSD essentiel. Sans lui, vous payez l'air que vous ne consommez pas.
Pour valider votre cas, demandez un audit énergétique CEZIUM gratuit. On installe un data logger 7 jours sur votre compresseur actuel et on vous remet le calcul précis avec votre profil de charge réel.
Modèles recommandés pour ce sujet
Sélectionnés par notre équipe technique

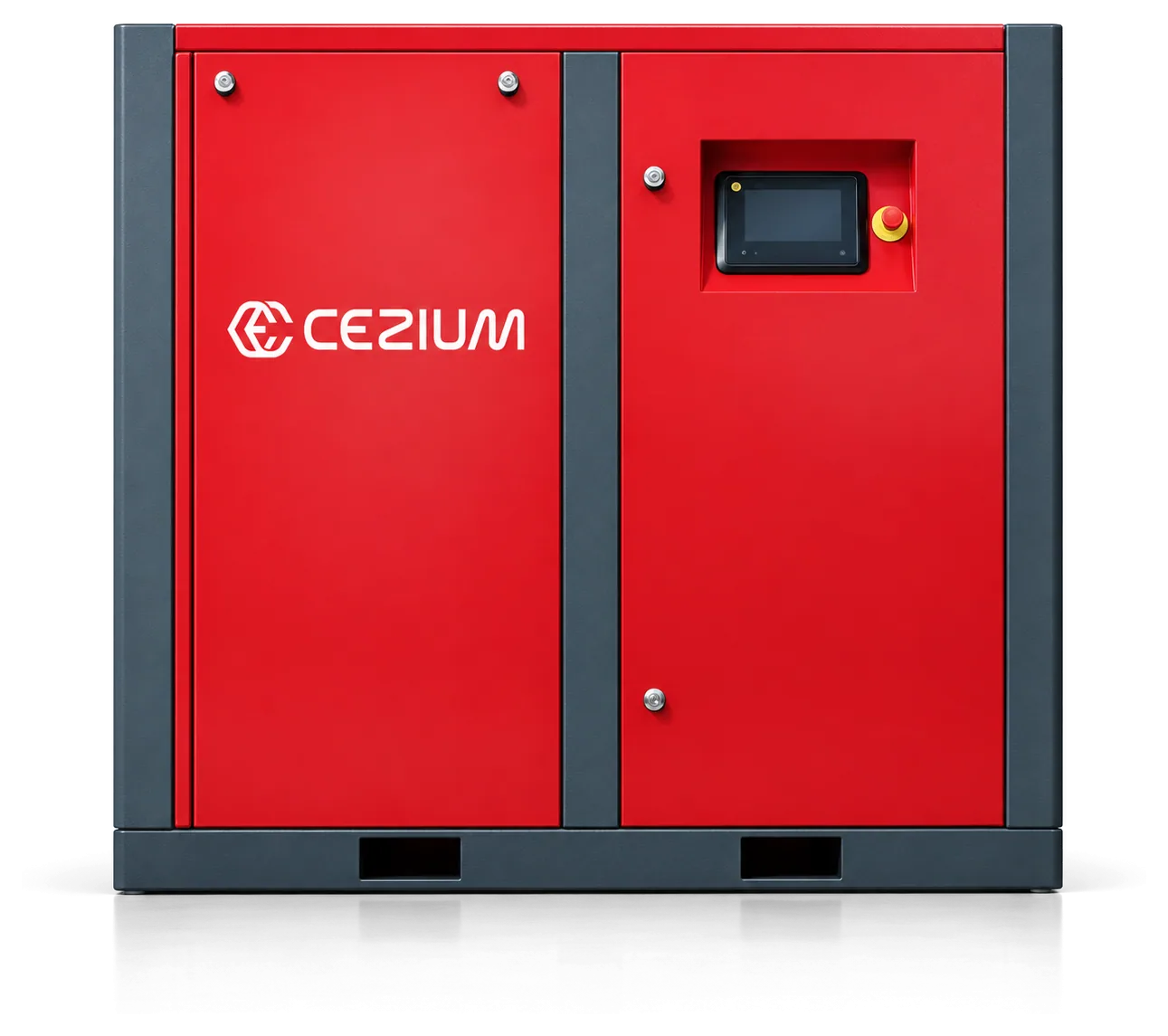

Compresseur VSD 11 kW (15 HP)
