Vis
basse pression

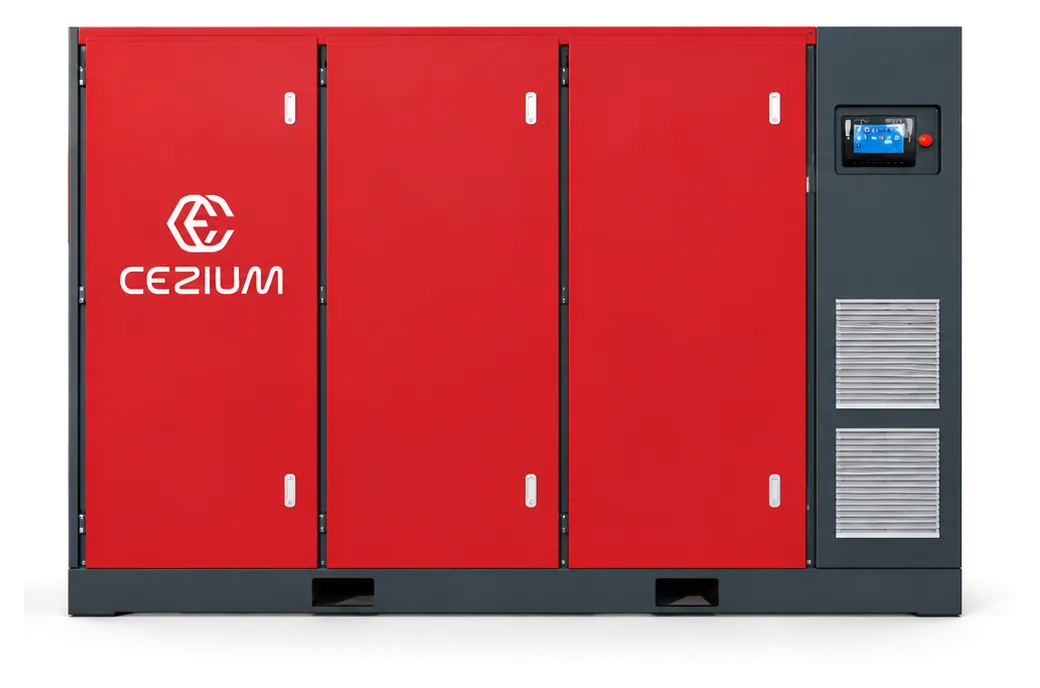

Compresseur à vis lubrifié dessiné pour 3 à 5 bar, de 22 à 250 kW : un gros débit à basse pression, sans détendre un air produit à 8 bar.
27 modèles au catalogue, débit 6,08 - 68 m³/min, pression 3 - 5 bar, niveau sonore 62 - 80 dB(A).
Comment ça marche ↓
Qu'est-ce qu'un compresseur à vis basse pression ?
Une vis lubrifiée dessinée pour 3 à 5 bar, pas une machine de 8 bar qu'on détend : à puissance égale, elle livre bien plus de débit. Chaque bar produit en trop coûte environ 7 % d'énergie ; produire à 8 bar pour consommer à 4, c'est jeter la différence.
Faites glisser pour voir tout le schéma
Fait pour
- Transport pneumatique, aération de bassins, fermentation
- Textile, verrerie, séchage et soufflage industriels
- Un gros débit à basse pression, toute la journée
Pas fait pour
- Un réseau d'atelier à 7 ou 8 barVis vitesse fixe
| Référence | kW | HP | Débit par pression (m³/min) | dB(A) | Sortie | L × l × H (mm) | Poids |
|---|---|---|---|---|---|---|---|
| CZ-SLTLS-22S | 22 | 30 | 3 bar2,9-6,474 bar2,43-5,425 bar2,06-4,59 | 62 | DN50 | 1415 × 1030 × 1330 | 1 330 kg |
| CZ-SLTLT-22T | 22 | 30 | 4 bar2,74-6,085 bar2,55-5,65 | 65 | DN40 | 1610 × 1050 × 1380 | 1 100 kg |
| CZ-SLTLS-30S | 30 | 40 | 3 bar4,21-9,374 bar3,39-7,555 bar2,88-6,42 | 65 | DN65 | 1900 × 1200 × 1650 | 1 420 kg |
| CZ-SLTLT-30T | 30 | 40 | 4 bar3,74-8,335 bar3,41-7,58 | 65 | DN50 | 2020 × 1290 × 1600 | 1 200 kg |
| CZ-SLTLS-37S | 37 | 50 | 3 bar5,08-11,294 bar4,18-9,35 bar3,67-8,16 | 65 | DN65 | 1900 × 1200 × 1650 | 1 420 kg |
| CZ-SLTLT-37T | 37 | 50 | 4 bar4,5-10,025 bar4,13-9,19 | 65 | DN50 | 2020 × 1290 × 1600 | 2 000 kg |
| CZ-SLTLS-45S | 45 | 60 | 3 bar5,71-12,74 bar5,07-11,285 bar4,24-9,43 | 68 | DN80 | 2160 × 1450 × 1750 | 1 900 kg |
| CZ-SLTLT-45T | 45 | 60 | 4 bar6,43-135 bar5,36-11,93 | 65 | DN50 | 2285 × 1500 × 1710 | 2 100 kg |
| CZ-SLTLS-55S | 55 | 75 | 3 bar7,07-15,724 bar5,95-13,235 bar5,22-11,62 | 68 | DN80 | 2160 × 1450 × 1750 | 1 900 kg |
| CZ-SLTLT-55T | 55 | 75 | 4 bar7,35-16,355 bar6,76-15,03 | 65 | DN65 | 2285 × 1500 × 1710 | 3 500 kg |
| CZ-SLTLS-75S | 75 | 100 | 3 bar9,82-21,844 bar8,56-19,045 bar6,8-15,12 | 68 | DN125 | 2900 × 1830 × 2000 | 2 700 kg |
| CZ-SLTLT-75T | 75 | 100 | 4 bar9,37-20,845 bar8,65-19,23 | 68 | DN65 | 2285 × 1500 × 1710 | 3 750 kg |
| CZ-SLTLS-90S | 90 | 120 | 3 bar11-24,654 bar9,63-21,415 bar8,57-19,06 | 73 | DN125 | 2900 × 1830 × 2000 | 3 800 kg |
| CZ-SLTLT-90T | 90 | 120 | 4 bar11,63-25,855 bar10,63-23,63 | 70 | DN80 | 2800 × 1700 × 1950 | 3 800 kg |
| CZ-SLTLS-110S | 110 | 150 | 3 bar13,56-30,154 bar11-24,455 bar9,65-21,46 | 74 | DN125 | 2900 × 1830 × 2000 | 4 000 kg |
| CZ-SLTLT-110T | 110 | 150 | 4 bar14,44-32,115 bar13,21-29,37 | 72 | DN80 | 2820 × 1730 × 2100 | 4 200 kg |
| CZ-SLTLS-132S | 132 | 175 | 3 bar16,38-36,414 bar13,55-30,135 bar11,69-25,98 | 76 | DN125 | 2900 × 1830 × 2000 | 4 800 kg |
| CZ-SLTLT-132T | 132 | 175 | 4 bar17,34-38,545 bar15,69-34,87 | 74 | DN125 | 2820 × 1730 × 2100 | 5 000 kg |
| CZ-SLTLS-160S | 160 | 215 | 3 bar18,66-41,484 bar16,38-36,45 bar14,55-32,34 | 76 | DN150 | 3500 × 2030 × 2230 | 4 800 kg |
| CZ-SLTLT-160T | 160 | 215 | 4 bar20,16-44,85 bar18,38-40,85 | 76 | DN125 | 3450 × 2000 × 2050 | 5 900 kg |
| CZ-SLTLS-185S | 185 | 250 | 3 bar19,81-44,034 bar18,45-415 bar16,37-36,38 | 76 | DN200 | 4250 × 2280 × 2550 | 7 000 kg |
| CZ-SLTLT-185T | 185 | 250 | 4 bar23,54-52,35 bar21,43-47,62 | 76 | DN150 | 3450 × 2000 × 2050 | 5 900 kg |
| CZ-SLTLS-200S | 200 | 270 | 3 bar20,96-46,594 bar19,71-43,815 bar17,86-39,71 | 76 | DN200 | 4250 × 2280 × 2550 | 8 000 kg |
| CZ-SLTLT-200T | 200 | 270 | 4 bar25,81-57,365 bar23,29-51,76 | 80 | DN150 | 3800 × 2250 × 2350 | 7 800 kg |
| CZ-SLTLS-220S | 220 | 294 | 3 bar26,9-59,784 bar22,37-49,735 bar18,47-41,06 | 77 | DN200 | 4250 × 2280 × 2550 | 8 000 kg |
| CZ-SLTLT-220T | 220 | 294 | 4 bar27,9-62,015 bar25,69-57,1 | 80 | DN150 | 3800 × 2250 × 2350 | 8 000 kg |
| CZ-SLTLT-250T | 250 | 335 | 4 bar30,58-67,955 bar29-64,54 | 80 | DN150 | 3800 × 2250 × 2350 | 8 100 kg |
Débits, pressions, niveaux sonores et cotes relevés modèle par modèle sur les fiches du catalogue.
Une vis conçue pour 3 à 5 bar, pas une machine de 8 bar détendue : le bloc est dimensionné pour ce point de fonctionnement, ce qui lui donne un débit bien plus élevé à puissance égale. Chaque bar de trop coûte environ 7 % d'énergie ; produire à 8 bar pour consommer à 4 revient à jeter la différence.
Elle vise les process qui n'ont besoin que d'une basse pression sur un gros débit : transport pneumatique, aération, textile. Un réseau qui mélange des usages à 7 bar et à 4 bar se sépare en deux, avec une machine par pression.
Un compresseur à vis lubrifié optimisé pour les basses pressions (de 3 à 5 bar) plutôt que les 7-13 bar standard. Le profil des rotors et la régulation sont calibrés pour délivrer un grand volume d'air à pression modérée, avec un rendement maximal sur cette plage.
Comprimer à 4 bar plutôt qu'à 7 bar quand le procédé ne demande que 4 bar évite de gaspiller l'énergie d'une surpression inutile : chaque bar économisé représente environ 7 % d'énergie en moins.
Procédés qui consomment de gros volumes d'air à basse pression : aération de bassins (traitement des eaux), transport pneumatique, fermentation, soufflage, séchage industriel, textile, verrerie. Là où un compresseur standard détendrait son air à perte.
Dessinée pour 3 à 5 bar
Bloc vis conçu pour la basse pression, au lieu d'un compresseur 8 bar qu'on bride : à débit égal, l'air n'est pas comprimé plus haut qu'il ne sert.
De 6 à 68 m³/min
Vingt-sept tailles de 22 à 250 kW, de 6,1 à 68 m³/min entre 3 et 5 bar, pour les usages qui consomment beaucoup d'air à faible pression.
Pas de surpression inutile
Comprimer juste à la pression nécessaire : chaque bar évité économise environ 7 % d'énergie, selon le Sourcebook du département américain de l'Énergie, et ce sur toute la vie de l'installation.
Roulements peu chargés
Roulements grande capacité qui travaillent à faible charge, puisque la pression de refoulement reste basse. Moteur IP55 (IE3 jusqu'à 55 kW, IE4 au-delà, IE5 sur demande), contrôleur PLC à 14 protections.
