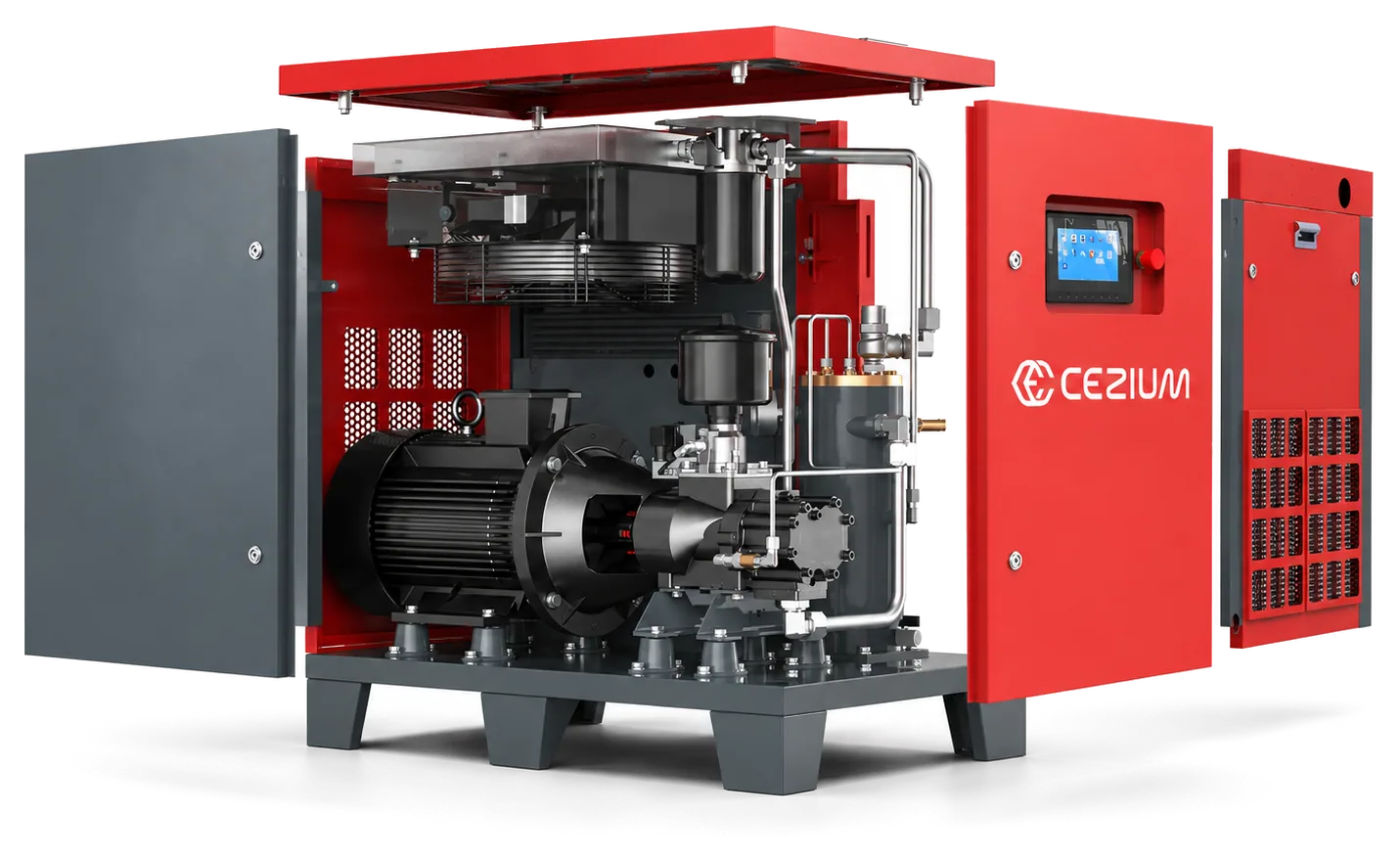

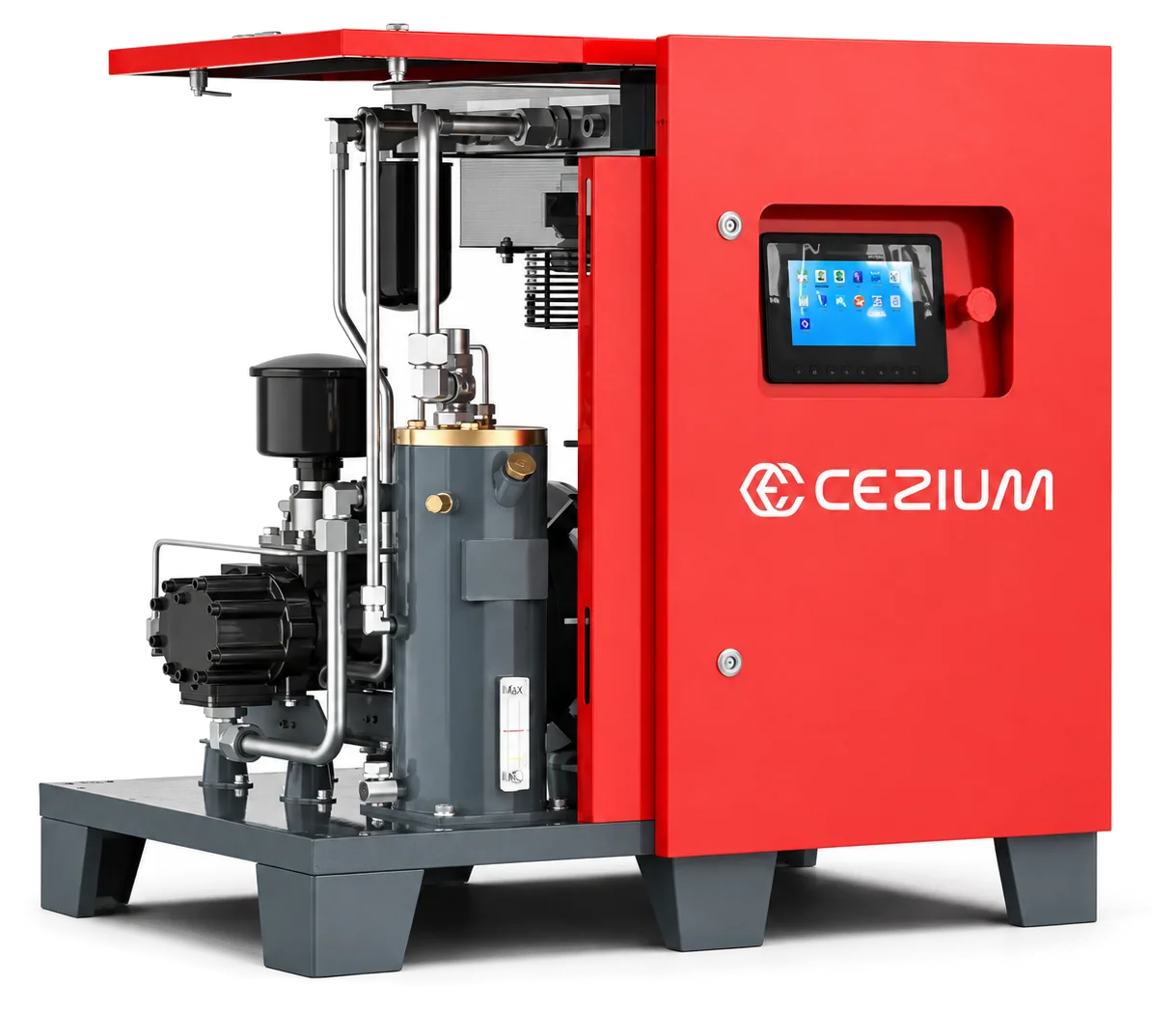

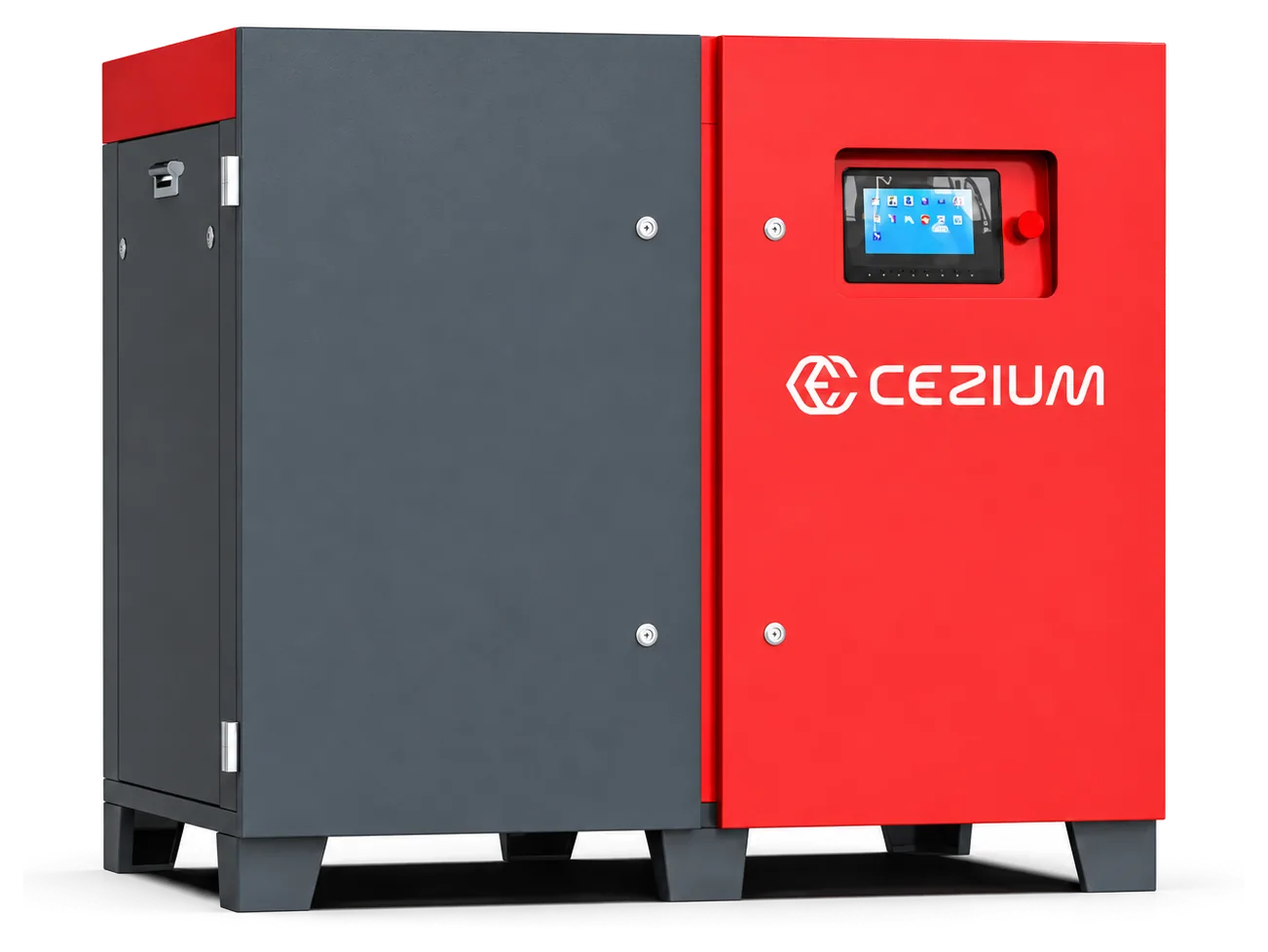

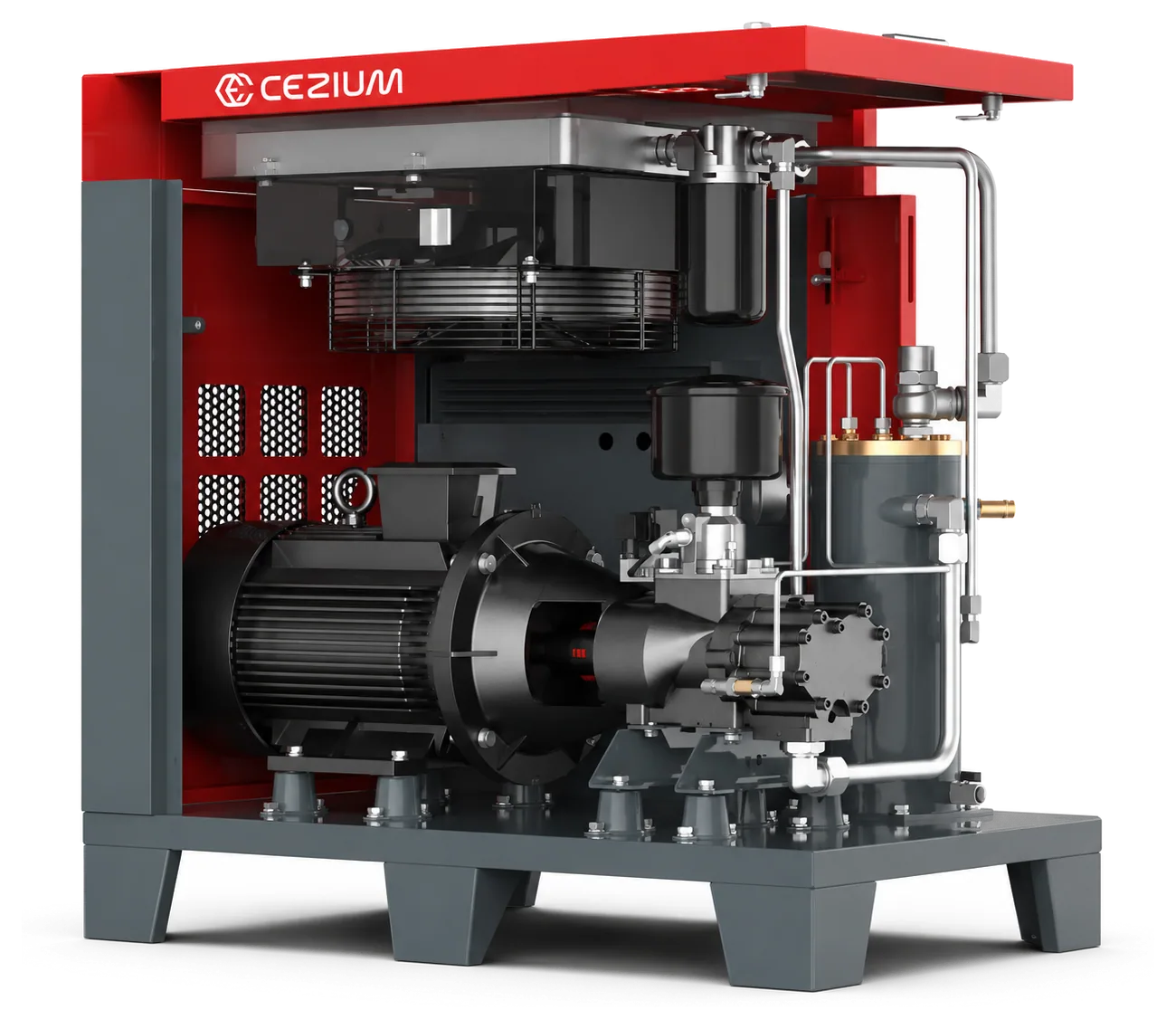

Compresseur à vis 75 kW VSD à aimants permanents
Compresseur à vis lubrifiée à vitesse variable 75 kW (100 HP) : jusqu'à 12,6 m³/min à 8 bar, de 7 à 12 bar.
Caractéristiques
Fiche techniquePDF · 2 pages| Référence | CZ-OPP-100PV |
| Puissance moteur | 75 kW / 100 HP |
| Débit à 7 bar | 13,40 m³/min |
| Débit à 8 bar | 12,60 m³/min |
| Débit à 10 bar | 11,20 m³/min |
| Débit à 12 bar | 10 m³/min |
| Pressions disponibles | 7 / 8 / 10 / 12 bar |
| Niveau sonore | 68 dB(A) |
| Sortie d'air | DN50 |
| Démarrage | Variateur de fréquence |
| Entraînement | Direct PM VSD |
| Dimensions (L × l × H) | 1720 × 1220 × 1600 mm |
| Masse | 1 195 kg |
| Énergie à 4 000 h/an, pleine charge | ≈ 300 000 kWh |
| Conformité | CE |

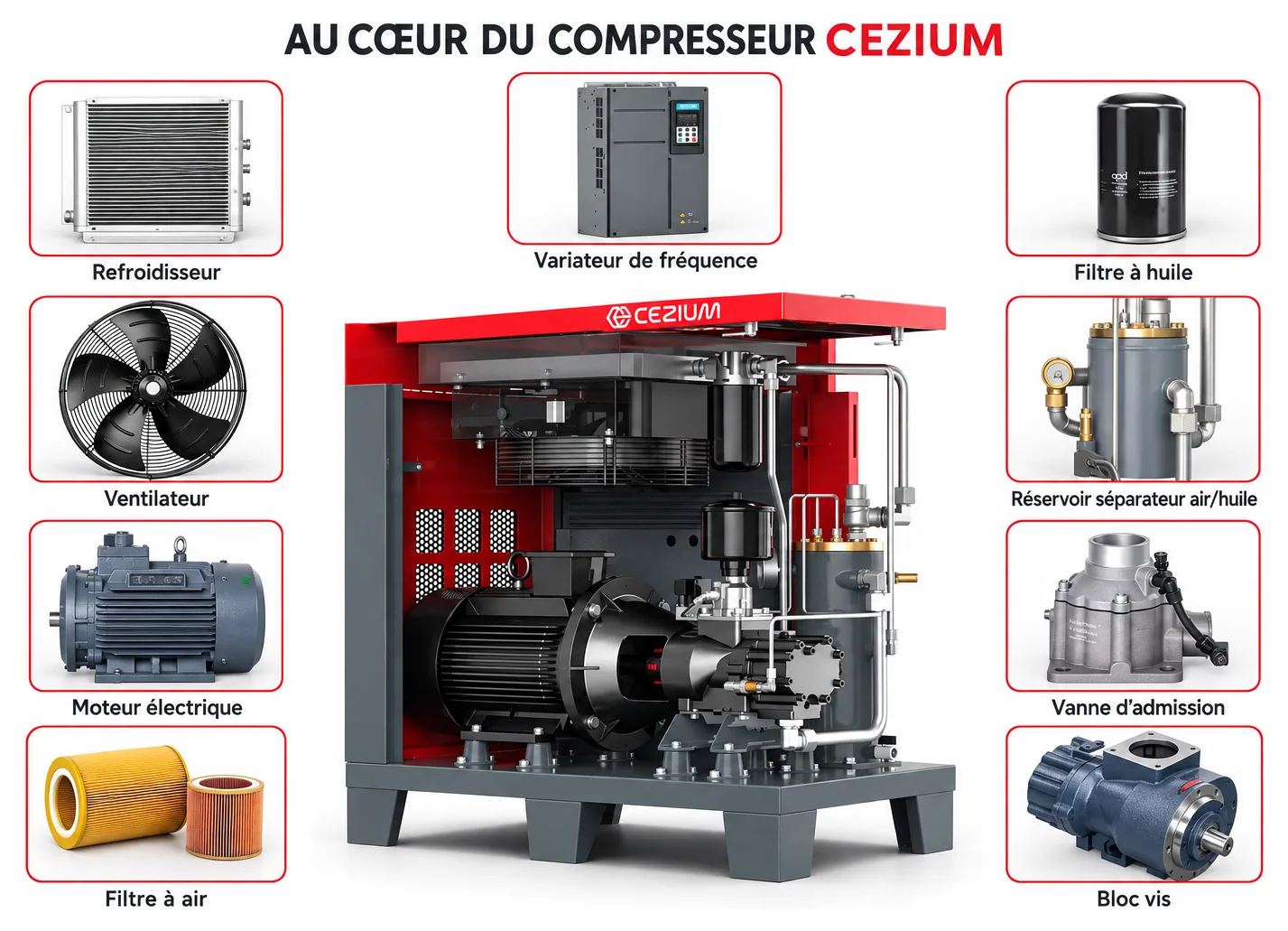

| Moteur électrique | Moteur à aimants permanents, IP55, isolation classe F |
| Variateur de fréquence | Variateur de fréquence, démarrage progressif |
| Système d'huile | Huile de lubrification : 40 L |
Ce qu'il faut avec
Calculé sur le débit de cette machine. La qualité d'air se joue ici, pas dans le compresseur.
Trois ans offerts tant que la machine reste supervisée par SEENTINEL et que son entretien est à jour ; sinon, la garantie revient à deux ans. Pièces disponibles 10 ans, livrées sous 24 à 48 h en France.
Devis sur cette machine →Le sécheur pour cette machine
Choisi sur le débit et la pression de cette machine : le plus juste, puis un cran au-dessus. Un local chaud ou un air entrant chaud se corrige au devis.
L'air d'atelier : l'air ne condense plus dans un atelier chauffé.
CZ-OFD-13Le plus juste13,50 m³/min2 - 16 barSécheur frigo (air)Devis avec ce sécheur →
CZ-DM138NFUn cran au-dessus13,80 m³/min6 - 10 barSécheur frigo (air)Devis avec ce sécheur →
L'air sec : l'eau ne se reforme plus, même dehors en hiver.
CZ-MXW-1276Le plus juste12,76 m³/min4,5 - 10 barSécheur adsorption heatlessDevis avec ce sécheur →
CZ-MXW-1428Un cran au-dessus14,28 m³/min4,5 - 10 barSécheur adsorption heatlessDevis avec ce sécheur →
Pourquoi cette machine
Le variateur règle la vitesse du moteur sur ce que l'atelier consomme. Selon la taille, le débit descend à 32 à 45 % du nominal : la 75 kW module de 5,55 à 12,35 m³/min.
À vitesse fixe, une vis qui n'a plus de demande tourne à vide et absorbe encore 15 à 35 % de sa puissance sans rien produire, selon le Sourcebook du département américain de l'Énergie. Le variateur ralentit le moteur à la place.
Moteur synchrone de classe IE4 (IE5 sur demande), dont le rendement reste élevé à vitesse réduite.
