Membrane
gaz

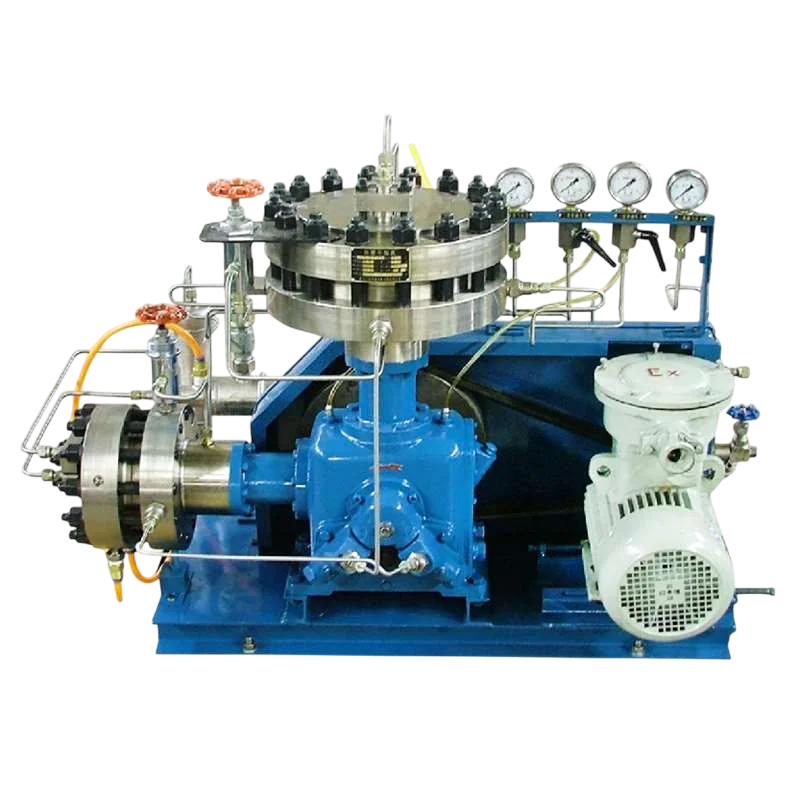

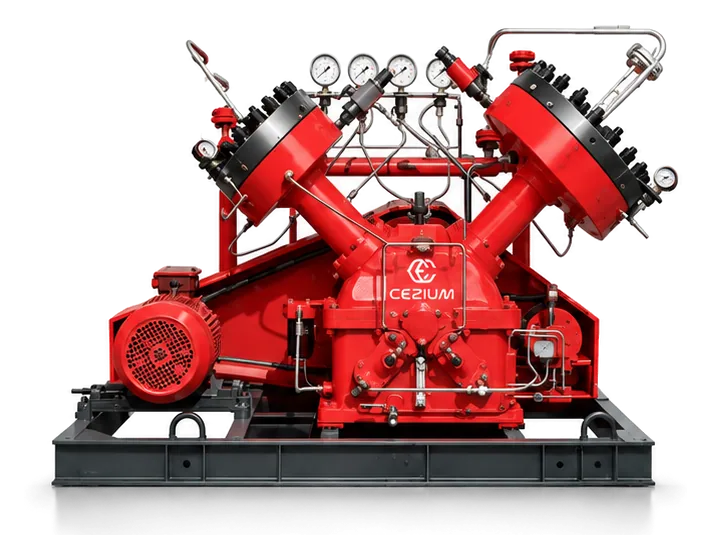

Compresseur à membrane pour les gaz, de 3 à 250 kW : le gaz ne touche que la membrane, sans huile ni fuite. Gaz de procédé, de laboratoire et de recherche.
20 modèles au catalogue, débit 4 - 2 115 Nm³/h, pression 25 - 650 bar.
Comment ça marche ↓
Qu'est-ce qu'un compresseur à membrane ?
Une membrane souple, mise en mouvement par un fluide hydraulique, comprime le gaz : le gaz ne touche que la membrane et la tête, jamais une pièce lubrifiée. C'est le compresseur des gaz de procédé et de laboratoire, quand aucune fuite ni contamination n'est tolérable.
Fait pour
- Hydrogène, gaz rares, gaz toxiques ou explosifs
- Gaz de laboratoire et de recherche
- Un confinement total du gaz
Pas fait pour
- De l'air, même à haute pressionPiston haute pression
| Référence | kW | Nm³/h | Pressions |
|---|---|---|---|
| CZ-MEM-L | 3 | 4 | 220 |
| CZ-MEM-V | 3 | 5 | 350 |
| CZ-MEM-L1 | 4 | 10 | 150 |
| CZ-MEM-2V | 5,5 | 8 | 160 |
| CZ-MEM-Z | 7,5 | 50 | 25 |
| CZ-MEM-2.5Z | 11 | 50 | 200 |
| CZ-MEM-2.5V | 15 | 40 | 150 |
| CZ-MEM-2Z | 15 | 110 | 70 |
| CZ-MEM-3V | 18,5 | 950 | 80 |
| CZ-MEM-3Z | 22 | 100 | 650 |
| CZ-MEM-V3 | 22 | 60 | 74 |
| CZ-MEM-L2 | 30 | 100 | 200 |
| CZ-MEM-L3 | 45 | 100 | 250 |
| CZ-MEM-L4 | 55 | 2 115 | 35 |
| CZ-MEM-D | 75 | 1 450 | 25 |
| CZ-MEM-D2 | 90 | 570 | 38 |
| CZ-MEM-D3 | 110 | 580 | 180 |
| CZ-MEM-D4 | 160 | 650 | 200 |
| CZ-MEM-D5 | 185 | 550 | 135 |
| CZ-MEM-D6 | 250 | 1 100 | 210 |
Débits, pressions, niveaux sonores et cotes relevés modèle par modèle sur les fiches du catalogue.
Le compresseur à membrane sépare le gaz de la mécanique : une membrane comprime, l'huile reste de l'autre côté, et le gaz ne rencontre ni huile ni air. De 3 à 250 kW, de 25 à 1 000 bar, il est fait pour les gaz de process et de laboratoire, pas pour l'air d'atelier.
Pour de l'air à haute pression, le piston de la famille voisine coûte moins cher et débite davantage.
Un compresseur à membrane (ou à diaphragme) comprime le gaz par la flexion d'une membrane souple, mise en mouvement par un fluide hydraulique ou un mécanisme. Le gaz n'entre en contact qu'avec la membrane et la tête : aucun contact avec des pièces lubrifiées.
Cette étanchéité parfaite - la membrane isole totalement le gaz du mécanisme - permet de comprimer des gaz purs, rares, toxiques ou inflammables sans aucune contamination ni fuite vers l'extérieur.
Gaz exigeant une pureté absolue ou un confinement total : hydrogène, gaz de laboratoire, gaz toxiques ou explosifs, gaz rares, applications nucléaires et de recherche. Là où aucune fuite ni contamination n'est tolérable.
Le gaz ne touche que la membrane
Une membrane sépare le gaz du mécanisme d'entraînement : ni huile ni particule d'usure ne passent dans le gaz, et le gaz ne s'échappe pas par l'entraînement.
De 25 à 1 000 bar
Selon la configuration, refoulement de 25 à 1 000 bar, pour des débits de 4 à 2 115 Nm³/h et des puissances de 3 à 250 kW.
Pour les gaz qu'on ne peut pas perdre
Hydrogène, gaz rares, gaz de laboratoire, gaz toxiques ou inflammables : ceux qu'on ne doit ni polluer ni laisser fuir.
