ISO 8573-1: guida completa alle classi di qualità dell'aria compressa
La norma ISO 8573-1 classifica la qualità dell'aria compressa su tre criteri, particelle, acqua e olio, ciascuno con la propria scala a partire dalla classe 0. Quale classe per quale applicazione? Tabella completa ed esempi.
La norma in 30 secondi
La ISO 8573-1 è la norma internazionale che classifica la qualità dell'aria compressa secondo tre criteri: particelle solide, acqua (punto di rugiada), olio residuo. Per ogni criterio, l'aria è classificata dalla classe 0 (la più severa) alla classe X (oltre l'ultimo limite), e il numero di classi dipende dal contaminante: da 0 a 7 per le particelle, da 0 a 9 per l'acqua, da 0 a 4 per l'olio.
Una qualità d'aria si indica sempre nella forma X-Y-Z, dove X = particelle, Y = acqua, Z = olio. Esempio: «ISO 8573-1 classe 1-2-1» significa particelle classe 1, umidità classe 2, olio classe 1.
Particelle solide: classi ISO 8573-1
| Classe 0 | Migliore della classe 1 (negoziata caso per caso) |
|---|---|
| Classe 1 | ≤ 20.000 particelle/m³ da 0,1 a 0,5 µm, ≤ 400 da 0,5 a 1 µm, ≤ 10 da 1 a 5 µm |
| Classe 2 | ≤ 400.000 particelle/m³ da 0,1 a 0,5 µm, ≤ 6.000 da 0,5 a 1 µm, ≤ 100 da 1 a 5 µm |
| Classe 3 | ≤ 90.000 particelle/m³ da 0,5 a 1 µm, ≤ 1.000 da 1 a 5 µm |
| Classe 4 | ≤ 10.000 particelle/m³ da 1 a 5 µm |
| Classe 5 | ≤ 100.000 particelle/m³ da 1 a 5 µm |
| Classe 6 | Concentrazione in massa ≤ 5 mg/m³ |
| Classe 7 | Concentrazione in massa > 5 e ≤ 10 mg/m³ |
Acqua: punto di rugiada per classe
| Classe 0 | Migliore di −70 °C (caso specifico) |
|---|---|
| Classe 1 | Punto di rugiada ≤ −70 °C |
| Classe 2 | Punto di rugiada ≤ −40 °C |
| Classe 3 | Punto di rugiada ≤ −20 °C |
| Classe 4 | Punto di rugiada ≤ +3 °C |
| Classe 5 | Punto di rugiada ≤ +7 °C |
| Classe 6 | Punto di rugiada ≤ +10 °C |
Olio residuo: concentrazione in massa
| Classe 0 | Più severa della classe 1, alla soglia fissata dall'utilizzatore o dal fornitore (macchina senza olio) |
|---|---|
| Classe 1 | ≤ 0,01 mg/m³ totale (liquido + aerosol + vapore) |
| Classe 2 | ≤ 0,1 mg/m³ |
| Classe 3 | ≤ 1 mg/m³ |
| Classe 4 | ≤ 5 mg/m³ |
Quale classe per quale applicazione?
- Officina meccanica generale: 4-4-4 (compressore lubrificato + essiccatore frigorifero + filtro 3 µm)
- Materie plastiche, uso corrente: 3-4-3 (filtrazione coalescente intermedia)
- Verniciatura di alta qualità: 2-4-2 (filtro a carbone attivo)
- Farmaceutica, contatto non diretto: 1-2-1 (oil-free + essiccatore ad adsorbimento −40 °C)
- Farmaceutica a contatto diretto, agroalimentare, elettronica: acqua in classe 2 (−40 °C) o 1 (−70 °C), olio in classe 0 (macchina senza olio), filtrazione sterile al punto di utilizzo
- Camera bianca per semiconduttori: 0-1-0 rigoroso (HEPA H14 + carbone attivo + UV)
Su una certificazione farmaceutica, non sottodimensionate la catena: rifare un impianto dopo un audit costa di più che progettarlo giusto fin dall'inizio.
La catena di filtrazione tipo 0-1-0
- Stadio 1: filtro coalescente 3 µm (elimina acqua libera + particelle grossolane)
- Stadio 2: filtro coalescente 1 µm (elimina il 99,9 % degli aerosol d'olio)

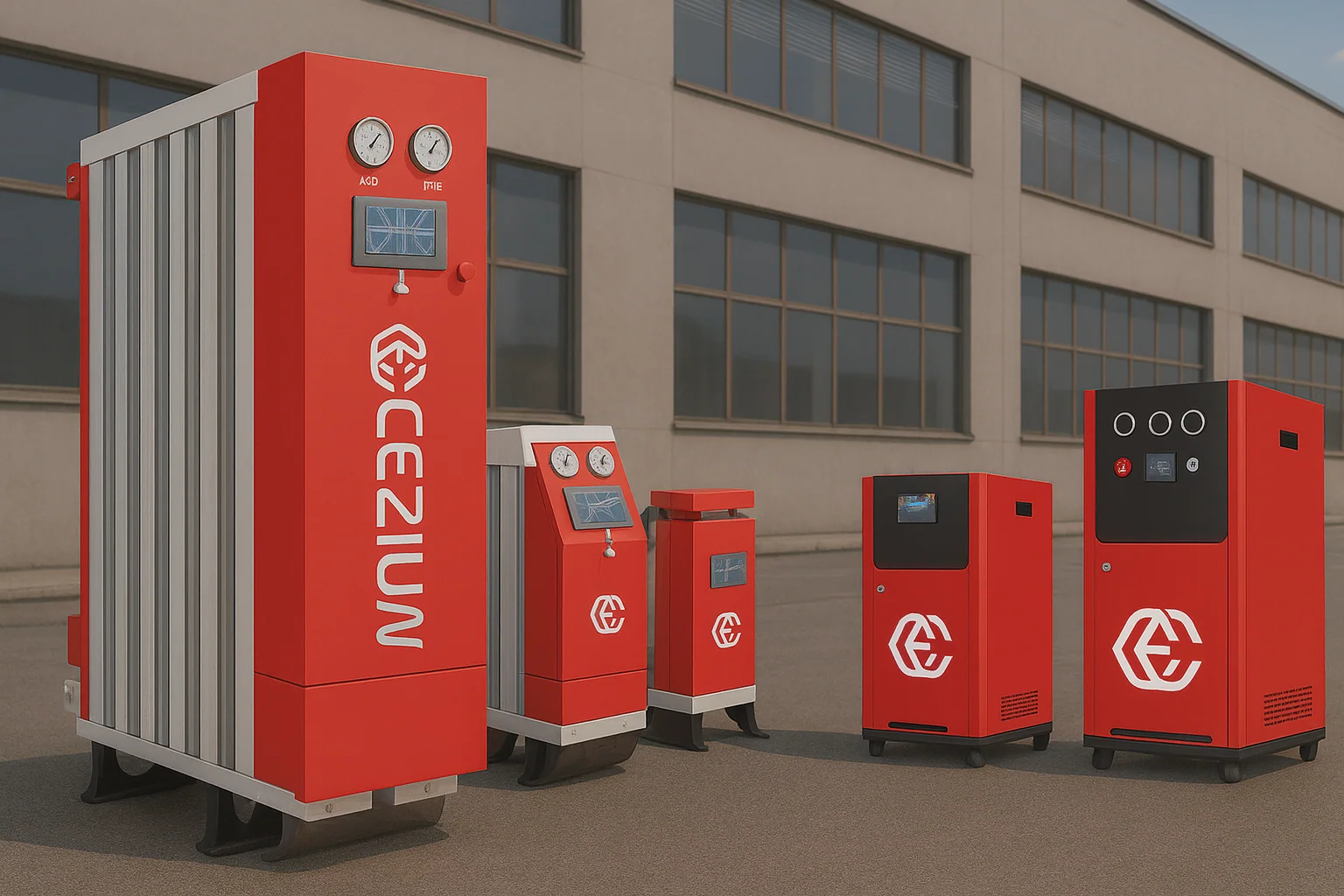

- Stadio 3: essiccatore ad adsorbimento micro-heat, punto di rugiada −70 °C
- Stadio 4: filtro ad alta efficienza 0,01 µm (elimina le particelle submicroniche)
- Stadio 5: filtro a carbone attivo (elimina i vapori d'olio residui, < 0,003 mg/m³)
- Stadio 6: filtro sterile 0,01 µm idrofobo (elimina batteri, virus)
