ISO 8573-1: guía completa de las clases de calidad del aire comprimido
La norma ISO 8573-1 clasifica la calidad del aire comprimido según tres criterios, partículas, agua y aceite, cada uno con su propia escala a partir de la clase 0. ¿Qué clase para qué aplicación? Tabla completa y ejemplos.
La norma en 30 segundos
La ISO 8573-1 es la norma internacional que clasifica la calidad del aire comprimido según tres criterios: partículas sólidas, agua (punto de rocío) y aceite residual. Para cada criterio, el aire se califica de la clase 0 (la más estricta) a la clase X (más allá del último límite), y el número de clases depende del contaminante: de 0 a 7 para las partículas, de 0 a 9 para el agua y de 0 a 4 para el aceite.
Una calidad de aire se expresa siempre en la forma X-Y-Z, donde X = partículas, Y = agua y Z = aceite. Ejemplo: «ISO 8573-1 clase 1-2-1» significa partículas clase 1, humedad clase 2 y aceite clase 1.
Partículas sólidas: clases ISO 8573-1
| Clase 0 | Mejor que la clase 1 (negociado caso por caso) |
|---|---|
| Clase 1 | ≤ 20.000 partículas/m³ de 0,1 a 0,5 µm, ≤ 400 de 0,5 a 1 µm, ≤ 10 de 1 a 5 µm |
| Clase 2 | ≤ 400.000 partículas/m³ de 0,1 a 0,5 µm, ≤ 6.000 de 0,5 a 1 µm, ≤ 100 de 1 a 5 µm |
| Clase 3 | ≤ 90.000 partículas/m³ de 0,5 a 1 µm, ≤ 1.000 de 1 a 5 µm |
| Clase 4 | ≤ 10.000 partículas/m³ de 1 a 5 µm |
| Clase 5 | ≤ 100.000 partículas/m³ de 1 a 5 µm |
| Clase 6 | Concentración másica ≤ 5 mg/m³ |
| Clase 7 | Concentración másica > 5 y ≤ 10 mg/m³ |
Agua: punto de rocío por clase
| Clase 0 | Mejor que −70 °C (caso específico) |
|---|---|
| Clase 1 | Punto de rocío ≤ −70 °C |
| Clase 2 | Punto de rocío ≤ −40 °C |
| Clase 3 | Punto de rocío ≤ −20 °C |
| Clase 4 | Punto de rocío ≤ +3 °C |
| Clase 5 | Punto de rocío ≤ +7 °C |
| Clase 6 | Punto de rocío ≤ +10 °C |
Aceite residual: concentración másica
| Clase 0 | Más estricta que la clase 1, en el umbral que fijen el usuario o el proveedor (máquina sin aceite) |
|---|---|
| Clase 1 | ≤ 0,01 mg/m³ total (líquido + aerosol + vapor) |
| Clase 2 | ≤ 0,1 mg/m³ |
| Clase 3 | ≤ 1 mg/m³ |
| Clase 4 | ≤ 5 mg/m³ |
¿Qué clase para qué aplicación?
- Taller mecánico general: 4-4-4 (compresor lubricado + secador frigorífico + filtro de 3 µm)
- Transformación de plásticos corriente: 3-4-3 (filtración coalescente intermedia)
- Pintura de alta calidad: 2-4-2 (filtro de carbón activado)
- Farmacia sin contacto directo: 1-2-1 (oil-free + secador de adsorción a −40 °C)
- Farmacia con contacto directo, agroalimentación, electrónica: agua en clase 2 (−40 °C) o 1 (−70 °C), aceite en clase 0 (máquina sin aceite), filtración estéril en el punto de uso
- Sala blanca de semiconductores: 0-1-0 estricto (HEPA H14 + carbón activado + UV)
En una certificación farmacéutica, no subdimensione la cadena: rehacer una instalación después de una auditoría cuesta más que diseñarla bien desde el principio.
La cadena de filtración tipo 0-1-0
- Etapa 1: filtro coalescente de 3 µm (elimina el agua libre + las partículas gruesas)
- Etapa 2: filtro coalescente de 1 µm (elimina el 99,9 % de los aerosoles de aceite)
- Etapa 3: secador de adsorción micro-heat, punto de rocío −70 °C
- Etapa 4: filtro de alta eficiencia de 0,01 µm (elimina las partículas submicrónicas)
- Etapa 5: filtro de carbón activado (elimina los vapores de aceite residuales, < 0,003 mg/m³)
- Etapa 6: filtro estéril hidrófobo de 0,01 µm (elimina bacterias y virus)

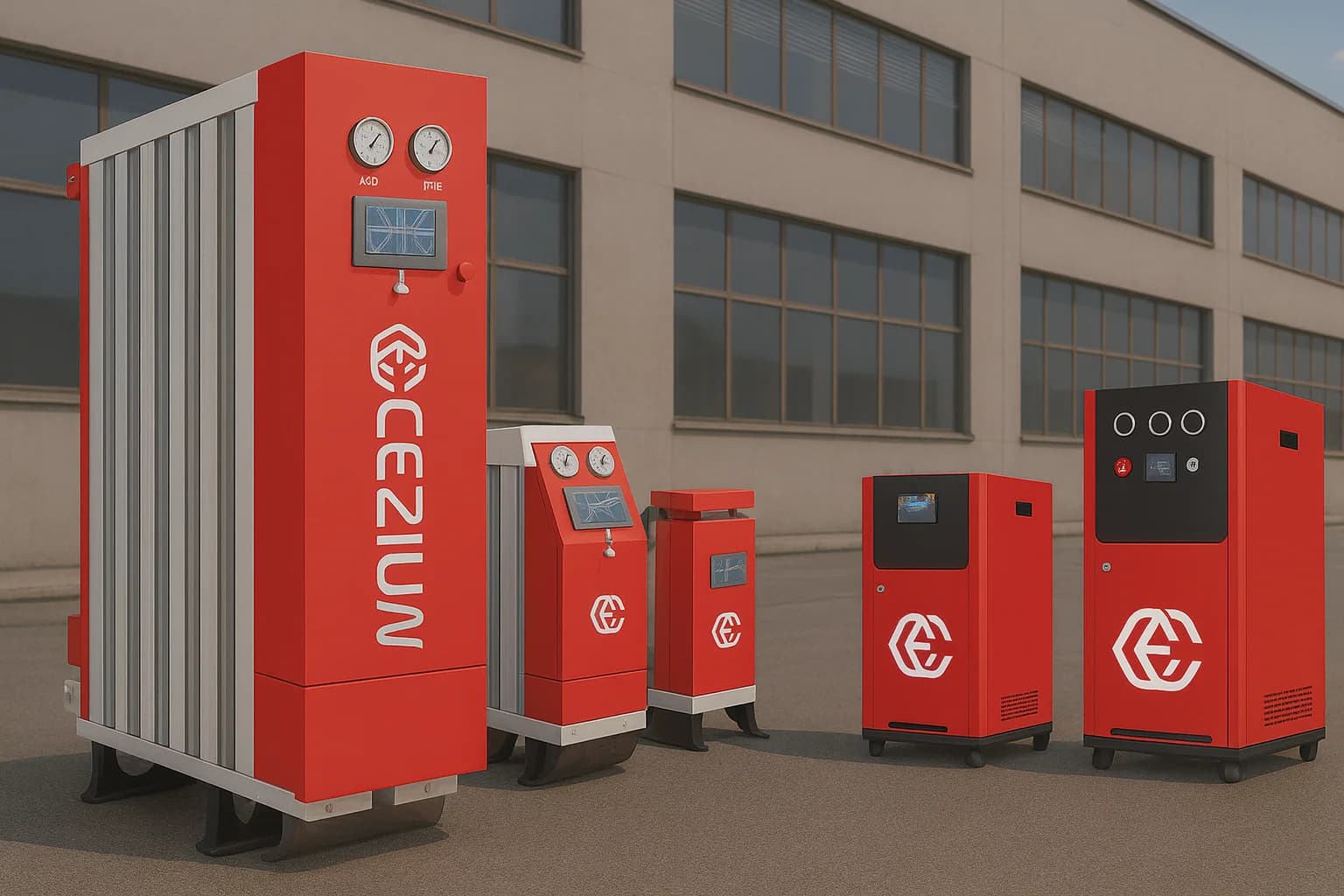

Modelos recomendados para este tema
Seleccionados por nuestro equipo técnico
¿Una pregunta de conformidad?
Nuestro equipo técnico responde en 24 horas laborables con un estudio previo gratuito, el dimensionamiento y un presupuesto.
Compresor de tornillo lubricado u oil-free: la clase 0 califica el aire, no la máquina
La mayoría de las comparativas enfrentan dos máquinas. La norma, en cambio, juzga el aire en el punto de uso. Un tornillo lubricado seguido de una cadena de tratamiento puede entregar un aire exento de aceite en el punto de uso, con un coste de compra claramente inferior; la clase 0, en cambio, sigue siendo la de una máquina sin aceite. Este es el orden en el que CEZIUM selecciona cada tecnología.
