Récupération de chaleur compresseur : jusqu'à 84 % de l'électricité réutilisable
Un compresseur à vis convertit l'électricité en air comprimé… et en chaleur. Cette chaleur représente 80 à 93 % de l'énergie consommée, et 50 à 90 % de cette chaleur peut être récupérée pour chauffer un bâtiment ou un process. Méthode et calcul.
Le compresseur est avant tout un convertisseur en chaleur
À pleine charge, un compresseur à vis lubrifié de 75 kW absorbe de l'ordre de 75 kWh d'électricité par heure, un peu plus en réalité : 75 kW est la puissance nominale du moteur, et ses pertes s'y ajoutent. De cette énergie, la quasi-totalité finit en chaleur : la chaleur de compression part dans les refroidisseurs d'huile et d'air, et l'air comprimé ressort refroidi. C'est un fait thermodynamique, pas un défaut de la machine.
Sur un compresseur refroidi par air, cette chaleur est évacuée par les radiateurs vers l'atmosphère. Sur un refroidi par eau, elle part dans la boucle de refroidissement. Dans les deux cas, sans dispositif de récupération, c'est une déperdition pure.
La bonne nouvelle : d'après le Sourcebook du département américain de l'Énergie, la chaleur disponible représente 80 à 93 % de l'électricité absorbée, et un récupérateur bien conçu en récupère 50 à 90 %, soit 40 à 84 % de l'électricité absorbée, à un niveau de température exploitable (typiquement 55 à 90 °C en sortie de récupérateur). C'est l'un des plus gros gisements d'efficacité énergétique en industrie, encore largement sous-exploité.
Si vous avez un compresseur de plus de 30 kW qui tourne plus de 4 000 h/an et un besoin de chauffage à proximité (eau chaude sanitaire, chauffage atelier, préchauffage process), la récupération de chaleur mérite presque toujours d'être étudiée.
Où la chaleur est-elle disponible - et à quelle température
La chaleur d'un compresseur à vis lubrifié se reprend à trois endroits, à des niveaux de température différents. Les comprendre permet de choisir la bonne stratégie de récupération.
| Huile de lubrification (refroidisseur d'huile) | 70 à 90 °C - gisement le plus chaud et le plus dense |
|---|---|
| Air comprimé (refroidisseur d'air final) | 30 à 50 °C - utilisable pour préchauffage ECS uniquement |
| Air ambiant cabine (ventilation) | 10 à 20 °C au-dessus de l'ambiance - chauffage direct atelier |
| Énergie récupérable totale (vis lubrifié) | 40 à 84 % de l'électricité absorbée (80 à 93 % devient chaleur, dont 50 à 90 % récupérable) |
| Énergie récupérable totale (vis oil-free) | Selon le refroidissement (air ou eau) : à lire sur le bilan thermique du constructeur |
Le gisement principal est l'huile : c'est elle qui transporte l'essentiel de la chaleur du processus de compression. Un échangeur se monte sur ce circuit, en usine ou après coup.
Trois technologies, trois usages
- Air-air (réinjection du capot vers l'atelier) : le plus simple et le moins cher des trois. On dévie l'air de refroidissement vers l'atelier en hiver par un volet motorisé. Idéal pour chauffer un local qui ne l'est pas, ou compenser une déperdition.
- Air-eau (échangeur sur le circuit d'huile) : pour produire de l'eau chaude entre 60 et 80 °C, eau chaude sanitaire, plancher chauffant, préchauffage de procédé. Le plus polyvalent, et le plus courant sur les machines de forte puissance.
- Eau-eau (compresseur refroidi par eau) : intégration directe à un réseau d'eau industrielle. Le plus cher des trois à installer, réservé aux sites dont le besoin d'eau chaude est permanent.
Avec un atelier à chauffer et un compresseur > 30 kW, la solution air-eau sur circuit huile est souvent le meilleur compromis investissement/polyvalence : elle sert aussi bien le chauffage que l'eau chaude.
Calcul concret sur un compresseur à vis de 75 kW
Prenons un compresseur 75 kW fonctionnant 4 500 h/an à charge moyenne 65 %. Le calcul d'énergie récupérable et d'économie chauffage en découle directement.
| Énergie électrique absorbée annuelle | 75 × 4 500 × 0,65 = 219 375 kWh |
|---|---|
| Énergie thermique récupérable (80 %, hypothèse du calcul type du DOE) | 175 500 kWh |
| Énergie réellement valorisée (taux d'utilisation 60 %) | 105 300 kWh |
| Gaz non brûlé (chaudière à 92 % sur PCI) | 105 300 ÷ 0,92 = 114 457 kWh PCI, soit ≈ 127 000 kWh PCS |
| À valoriser à votre tarif | ≈ 127 000 kWh PCS de gaz par an, l'unité usuelle des factures de gaz, à multiplier par votre prix du kWh |
Le taux d'utilisation est le paramètre critique. Si le besoin de chaleur est saisonnier (chauffage atelier uniquement octobre-avril), tablez sur 50 % maximum. Si le besoin est permanent (ECS process), on peut monter à 80-90 %.
Les trois pièges à éviter
- Sous-dimensionner l'échangeur : un dimensionnement trop juste limite la récupération aux pics. Mieux vaut prévoir 10-15 % de marge sur le débit nominal.
- Oublier la régulation thermostatique : sans bypass, en été le compresseur peut surchauffer si le réseau de chauffage ne demande pas de chaleur. Toujours prévoir un by-pass automatique ou un dissipateur de secours.
- Ignorer la qualité de l'eau : sur les sites avec eau dure ou agressive, l'échangeur s'entartre ou se corrode en 2-3 ans. Adoucisseur ou échangeur inox à prévoir dès la conception.
Demandez toujours à votre installateur de fournir le bilan thermique avec hypothèses chiffrées (heures de fonctionnement, charge moyenne, taux d'utilisation). Un chiffrage commercial sans bilan, c'est un gain imaginaire.
L'argument carbone, souvent oublié
Au-delà de l'économie d'énergie, la récupération de chaleur produit une économie directe d'émissions CO₂. Sur le cas chiffré ci-dessus : 114 457 kWh PCI de gaz non brûlé, au facteur de la Base Carbone de l'ADEME (gaz naturel, mix moyen 2022 : 0,239 kg CO₂eq par kWh PCI), représentent environ 27 tonnes de CO₂eq évitées par an.
Pour un site certifié ISO 14001 ou candidat aux CEE (Certificats d'Économies d'Énergie en France), cette économie alimente directement les objectifs RSE.
Les CEE financent une part de l'investissement de récupération de chaleur sur compresseur, qui dépend du prix du MWh cumac négocié et du devis. Demandez le calcul de la fiche IND-UT-103 (« Système de récupération de chaleur sur un compresseur d'air ») à votre installateur : elle change le calcul.
Modèles recommandés pour ce sujet
Sélectionnés par notre équipe technique
Affinez le calcul avec vos chiffres
Renseignez votre puissance, vos heures et votre prix kWh. Estimation gain annuel, facture actuelle et CO₂ évité en 30 secondes.
VSD aimants permanents : ce que le variateur économise vraiment
Ce que change un variateur à aimants permanents sur une charge qui varie : les heures à vide supprimées, et le gain annuel à chiffrer avec votre propre profil de charge, sur 6 puissances types.
NormeCalculer et réduire la perte de charge d'un réseau d'air comprimé
Une perte de charge de 1 bar coûte environ 7 % d'énergie sur tout le poste. Voici la méthode pour la calculer, la mesurer et la réduire - diamètre, géométrie du réseau, filtres, sécheur, raccords.

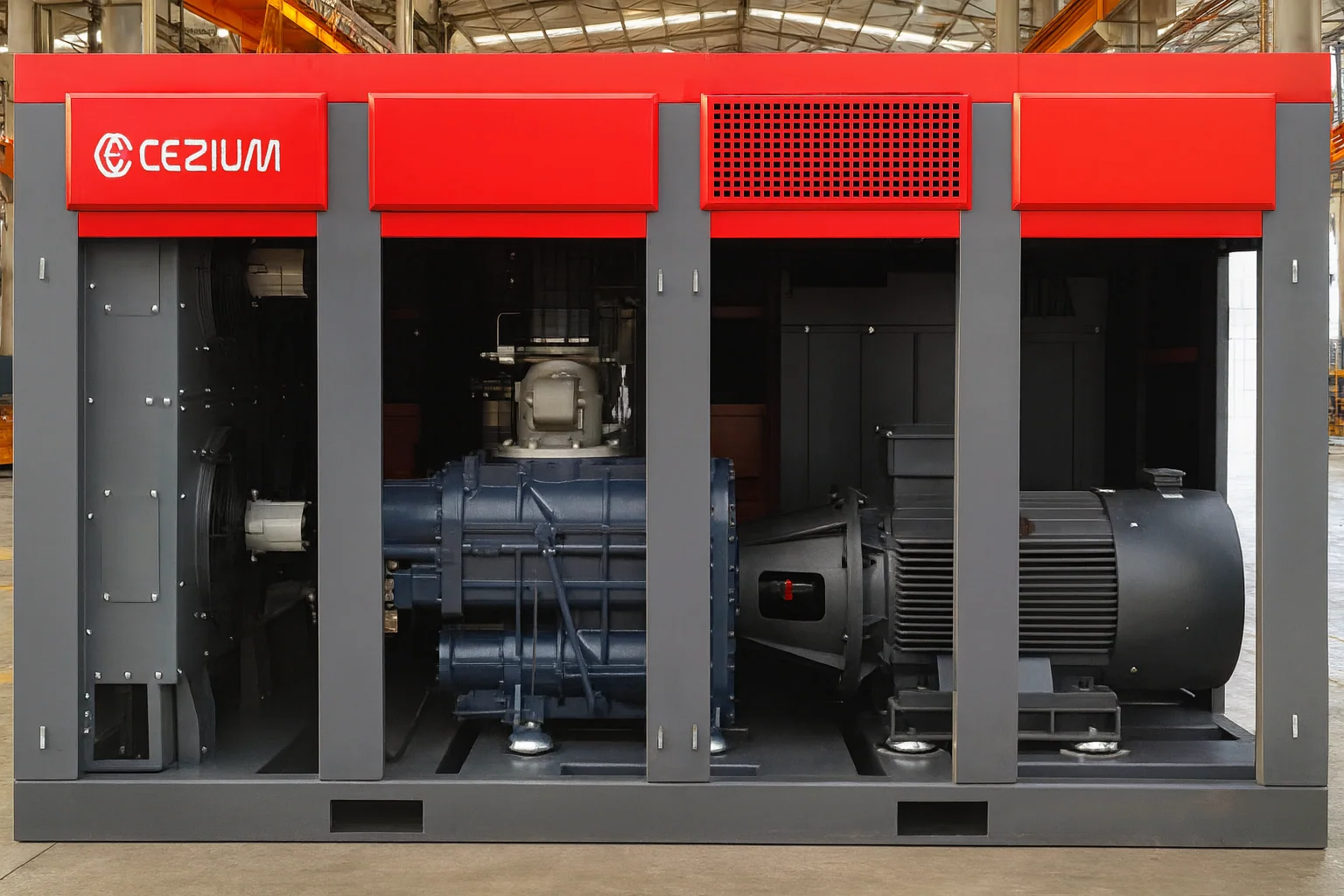

GuideCompresseur à vis bi-étagé : environ 10 % d'énergie en moins qu'une vis standard
