Vis oil-free
injection d'eau

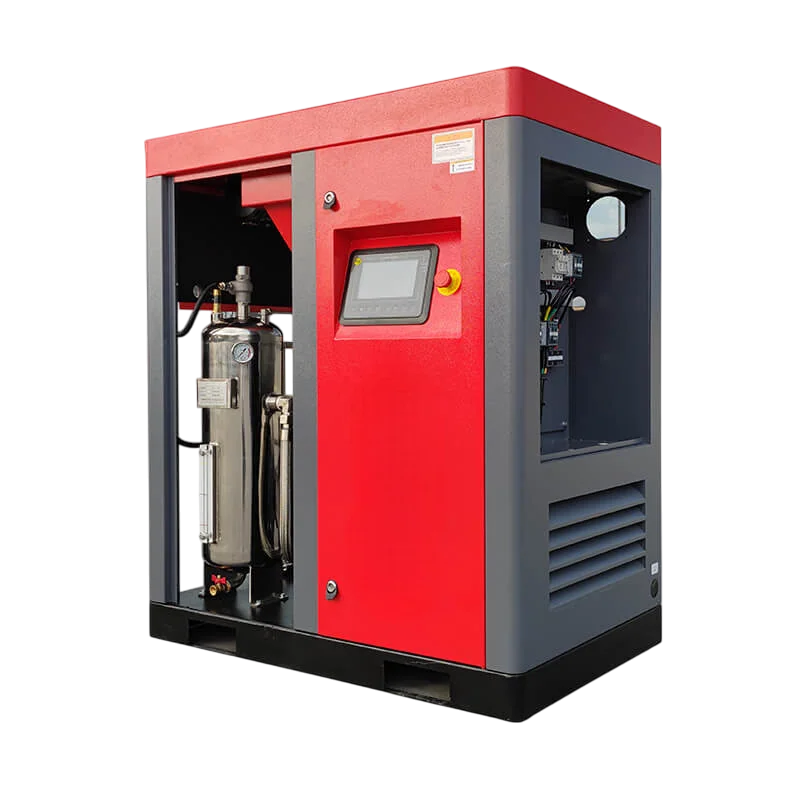

Compresseur à vis à injection d'eau, sans huile : l'eau étanche et refroidit la compression, de 5,5 à 220 kW, jusqu'à 12,5 bar.
36 modèles au catalogue, débit 0,78 - 40 m³/min, pression 8 - 13 bar, niveau sonore 58 - 80 dB(A).
Comment ça marche ↓
Qu'est-ce qu'un compresseur à vis à injection d'eau ?
Une vis où l'eau remplace l'huile : elle étanche les rotors et emporte la chaleur pendant la compression. L'air sort sans huile et frais. C'est la vis sans huile la plus étendue du catalogue, des petites puissances aux grosses, et la seule qui monte à 12,5 bar.
Faites glisser pour voir tout le schéma
Fait pour
- Agroalimentaire, pharmacie, électronique, chimie
- Un air sans huile sur une large plage de débits
- Un réseau sans huile qui a besoin de plus de 10 bar
Pas fait pour
- Un atelier où l'air ne touche pas le produitVis VSD aimants permanents
- Pas d'eau de qualité disponible : la vis sèche s'en passeVis oil-free à sec
| Référence | kW | Débit par pression (m³/min) | dB(A) | Sortie | L × l × H (mm) | Poids |
|---|---|---|---|---|---|---|
| CZ-SLTOF-5.5FW | 5,5 | 8 bar0,7810 bar0,65 | 58 | 3/4" | 800 × 800 × 1200 | 430 kg |
| CZ-SLTOF-5.5VW | 5,5 | 8 bar0,3-0,7810 bar0,2-0,65 | 58 | 3/4" | 800 × 800 × 1200 | 460 kg |
| CZ-SLTOF-7FW | 7,5 | 8 bar1,1510 bar1,0212.5 bar0,81 | 58 | 3/4" | 800 × 800 × 1200 | 470 kg |
| CZ-SLTOF-7VW | 7,5 | 8 bar0,35-1,1510 bar0,3-1,0212.5 bar0,24-0,81 | 58 | 3/4" | 800 × 800 × 1200 | 510 kg |
| CZ-SLTOF-11FW | 11 | 8 bar1,5510 bar1,3212.5 bar1,01 | 60 | 3/4" | 1150 × 755 × 1340 | 580 kg |
| CZ-SLTOF-11VW | 11 | 8 bar0,54-1,5510 bar0,45-1,3212.5 bar0,35-1,01 | 60 | 3/4" | 1150 × 755 × 1340 | 620 kg |
| CZ-SLTOF-15FW | 15 | 8 bar2,310 bar2,1212.5 bar1,6 | 63 | 3/4" | 1150 × 755 × 1340 | 650 kg |
| CZ-SLTOF-15VW | 15 | 8 bar0,75-2,310 bar0,65-2,1212.5 bar0,6-1,6 | 63 | 3/4" | 1150 × 755 × 1340 | 670 kg |
| CZ-SLTOF-18.5FW | 18,5 | 8 bar3,110 bar2,6212.5 bar2,1 | 65 | 1" | 1400 × 900 × 1450 | 705 kg |
| CZ-SLTOF-18.5VW | 18,5 | 8 bar0,9-3,110 bar0,9-2,6212.5 bar0,6-2,1 | 65 | 1" | 1400 × 900 × 1450 | 730 kg |
| CZ-SLTOF-22FW | 22 | 8 bar3,4210 bar3,1512.5 bar2,62 | 65 | 1" | 1400 × 900 × 1450 | 745 kg |
| CZ-SLTOF-22VW | 22 | 8 bar1,1-3,4210 bar0,97-3,1512.5 bar0,85-2,62 | 65 | 1" | 1400 × 900 × 1450 | 780 kg |
| CZ-SLTOF-30FW | 30 | 8 bar5,0510 bar4,212.5 bar3,18 | 67 | 1 1/4" | 1550 × 1150 × 1550 | 1 100 kg |
| CZ-SLTOF-30VW | 30 | 8 bar1,55-5,0510 bar1,25-4,212.5 bar1,1-3,18 | 67 | 1 1/4" | 1550 × 1150 × 1550 | 1 150 kg |
| CZ-SLTOF-37FW | 37 | 8 bar6,710 bar5,812.5 bar5 | 67 | 1 1/4" | 1550 × 1150 × 1550 | 1 150 kg |
| CZ-SLTOF-37VW | 37 | 8 bar1,91-6,710 bar1,6-5,812.5 bar1,42-5 | 67 | 1 1/4" | 1550 × 1150 × 1550 | 1 200 kg |
| CZ-SLTOF-45FW | 45 | 8 bar7,810 bar6,1512.5 bar5,65 | 68 | 2" | 1980 × 1300 × 1760 | 1 390 kg |
| CZ-SLTOF-45VW | 45 | 8 bar2,5-7,810 bar1,91-6,1512.5 bar1,7-5,65 | 68 | 2" | 1980 × 1300 × 1760 | 1 490 kg |
| CZ-SLTOF-55FW | 55 | 8 bar9,610 bar8,5512.5 bar7,45 | 70 | 2" | 1980 × 1300 × 1760 | 1 470 kg |
| CZ-SLTOF-55VW | 55 | 8 bar3-9,610 bar2,5-8,5512.5 bar2,3-7,45 | 70 | 2" | 1980 × 1300 × 1760 | 1 570 kg |
| CZ-SLTOF-75FW | 75 | 8 bar12,610 bar11,4212.5 bar9,8 | 73 | 2" | 2100 × 1600 × 1900 | 2 250 kg |
| CZ-SLTOF-75VW | 75 | 8 bar3,95-12,610 bar3,4-11,4212.5 bar3-9,85 | 73 | 2" | 2100 × 1600 × 1900 | 2 250 kg |
| CZ-SLTOF-90FW | 90 | 8 bar14,810 bar13,0512.5 bar12,1 | 73 | 2 1/2" | 2400 × 1600 × 2000 | 2 650 kg |
| CZ-SLTOF-90VW | 90 | 8 bar5-14,810 bar4,3-13,0512.5 bar3,72-12,1 | 73 | 2 1/2" | 2400 × 1600 × 2000 | 3 150 kg |
| CZ-SLTOF-110FW | 110 | 8 bar19,510 bar16,812.5 bar15,15 | 78 | 2 1/2" | 3000 × 1700 × 2250 | 3 150 kg |
| CZ-SLTOF-110VW | 110 | 8 bar6-19,510 bar5,07-16,812.5 bar4,65-15,15 | 78 | 2 1/2" | 3000 × 1700 × 2250 | 3 150 kg |
| CZ-SLTOF-132FW | 132 | 8 bar22,5210 bar20,312.5 bar18,25 | 78 | 2 1/2" | 3000 × 1700 × 2250 | 3 500 kg |
| CZ-SLTOF-132VW | 132 | 8 bar6,75-22,5210 bar6-20,312.5 bar5,07-18,25 | 78 | 2 1/2" | 3000 × 1700 × 2250 | 3 500 kg |
| CZ-SLTOF-160FW | 160 | 8 bar28,1110 bar24,512.5 bar22,15 | 80 | DN80 | 2700 × 1800 × 2050 | 3 700 kg |
| CZ-SLTOF-160VW | 160 | 8 bar8,5-28,1110 bar7,6-24,512.5 bar6,7-22,15 | 80 | DN80 | 2700 × 1800 × 2050 | 3 900 kg |
| CZ-SLTOF-185FW | 185 | 8 bar33,6510 bar28,512.5 bar24,5 | 80 | DN100 | 2700 × 1800 × 2050 | 3 750 kg |
| CZ-SLTOF-185VW | 185 | 8 bar10-33,6510 bar8,72-28,512.5 bar7,75-24,5 | 80 | DN100 | 2700 × 1800 × 2050 | 4 050 kg |
| CZ-SLTOF-200FW | 200 | 8 bar36,6310 bar32,7512.5 bar27,5 | 80 | DN100 | 2700 × 1800 × 2050 | 3 900 kg |
| CZ-SLTOF-200VW | 200 | 8 bar11,2-36,6310 bar9,68-32,7512.5 bar9,2-27,5 | 80 | DN100 | 2700 × 1800 × 2050 | 4 200 kg |
| CZ-SLTOF-220FW | 220 | 8 bar39,510 bar35,812.5 bar29,5 | 80 | DN100 | 2700 × 1800 × 2050 | 4 200 kg |
| CZ-SLTOF-220VW | 220 | 8 bar12,2-39,510 bar11,2-35,812.5 bar9-29,5 | 80 | DN100 | 2700 × 1800 × 2050 | 4 400 kg |
Débits, pressions, niveaux sonores et cotes relevés modèle par modèle sur les fiches du catalogue. Débits donnés à 8 bar.
Une vis où l'eau remplace l'huile : elle assure l'étanchéité et évacue la chaleur, et l'air sort sans huile. De 5,5 à 220 kW pour 0,78 à 39,5 m³/min, c'est la vis sans huile la plus large du catalogue, et la seule qui monte à 12,5 bar.
Elle demande une eau de qualité et un point de rosée maîtrisé en aval ; la vis sèche de la famille voisine s'en passe, au prix d'une mécanique plus complexe.
Ici, c'est de l'eau - et non de l'huile - qui est injectée dans la chambre de compression. L'eau lubrifie, assure l'étanchéité entre les rotors et absorbe la chaleur de compression : le procédé est quasi-isotherme, ce qui améliore le rendement.
L'air n'entre jamais en contact avec de l'huile : il ressort certifié ISO 8573-1 Classe 0, comme un oil-free à sec, mais souvent sans second étage grâce au refroidissement très efficace de l'eau. L'eau est filtrée et recyclée en circuit fermé.
Mêmes secteurs exigeants que l'oil-free à sec - agroalimentaire, pharma, électronique, chimie - avec en prime un air froid et propre en sortie. Particulièrement adapté quand on recherche le rendement isotherme et un air à basse température.
ISO 8573-1 Classe 0
L'eau injectée ne contamine pas l'air : aucune huile dans la chambre, et la classe 0 figure sur chaque fiche.
Compression quasi-isotherme
L'eau absorbe la chaleur au fur et à mesure de la compression : meilleur rendement et air délivré à basse température.
Souvent sans second étage
Le refroidissement par eau est si efficace qu'il se passe souvent du second étage que demande l'oil-free à sec : mécanique plus simple.
Eau recyclée en circuit fermé
L'eau est filtrée et réinjectée en boucle : consommation maîtrisée, pas de rejet huileux à traiter.
