ISO 8573-1 : guide complet des classes de qualité d'air comprimé
La norme ISO 8573-1 classe la qualité de l'air comprimé sur trois critères, particules, eau et huile, chacun avec sa propre échelle à partir de la classe 0. Quelle classe pour quelle application ? Tableau complet et exemples.
La norme en 30 secondes
ISO 8573-1 est la norme internationale qui classifie la qualité de l'air comprimé selon trois critères : particules solides, eau (point de rosée), huile résiduelle. Pour chaque critère, l'air est noté de la classe 0 (la plus stricte) à la classe X (au-delà de la dernière limite), et le nombre de classes dépend du contaminant : 0 à 7 pour les particules, 0 à 9 pour l'eau, 0 à 4 pour l'huile.
Une qualité d'air est toujours notée sous la forme X-Y-Z où X = particules, Y = eau, Z = huile. Exemple : « ISO 8573-1 classe 1-2-1 » signifie particules classe 1, humidité classe 2, huile classe 1.
Particules solides - Classes ISO 8573-1
| Classe 0 | Mieux que classe 1 (négocié au cas par cas) |
|---|---|
| Classe 1 | ≤ 20 000 particules/m³ de 0,1 à 0,5 µm, ≤ 400 de 0,5 à 1 µm, ≤ 10 de 1 à 5 µm |
| Classe 2 | ≤ 400 000 particules/m³ de 0,1 à 0,5 µm, ≤ 6 000 de 0,5 à 1 µm, ≤ 100 de 1 à 5 µm |
| Classe 3 | ≤ 90 000 particules/m³ de 0,5 à 1 µm, ≤ 1 000 de 1 à 5 µm |
| Classe 4 | ≤ 10 000 particules/m³ de 1 à 5 µm |
| Classe 5 | ≤ 100 000 particules/m³ de 1 à 5 µm |
| Classe 6 | Concentration en masse ≤ 5 mg/m³ |
| Classe 7 | Concentration en masse > 5 et ≤ 10 mg/m³ |
Eau - point de rosée par classe
| Classe 0 | Mieux que −70 °C (cas spécifique) |
|---|---|
| Classe 1 | Point de rosée ≤ −70 °C |
| Classe 2 | Point de rosée ≤ −40 °C |
| Classe 3 | Point de rosée ≤ −20 °C |
| Classe 4 | Point de rosée ≤ +3 °C |
| Classe 5 | Point de rosée ≤ +7 °C |
| Classe 6 | Point de rosée ≤ +10 °C |
Huile résiduelle - concentration en masse
| Classe 0 | Plus stricte que la classe 1, au seuil que fixent l'utilisateur ou le fournisseur (machine sans huile) |
|---|---|
| Classe 1 | ≤ 0,01 mg/m³ total (liquide + aerosol + vapeur) |
| Classe 2 | ≤ 0,1 mg/m³ |
| Classe 3 | ≤ 1 mg/m³ |
| Classe 4 | ≤ 5 mg/m³ |
Quelle classe pour quelle application ?
- Atelier mécanique général : 4-4-4 (compresseur lubrifié + sécheur frigo + filtre 3 µm)
- Plasturgie courante : 3-4-3 (filtration coalescente intermédiaire)
- Peinture haute qualité : 2-4-2 (filtre charbon actif)

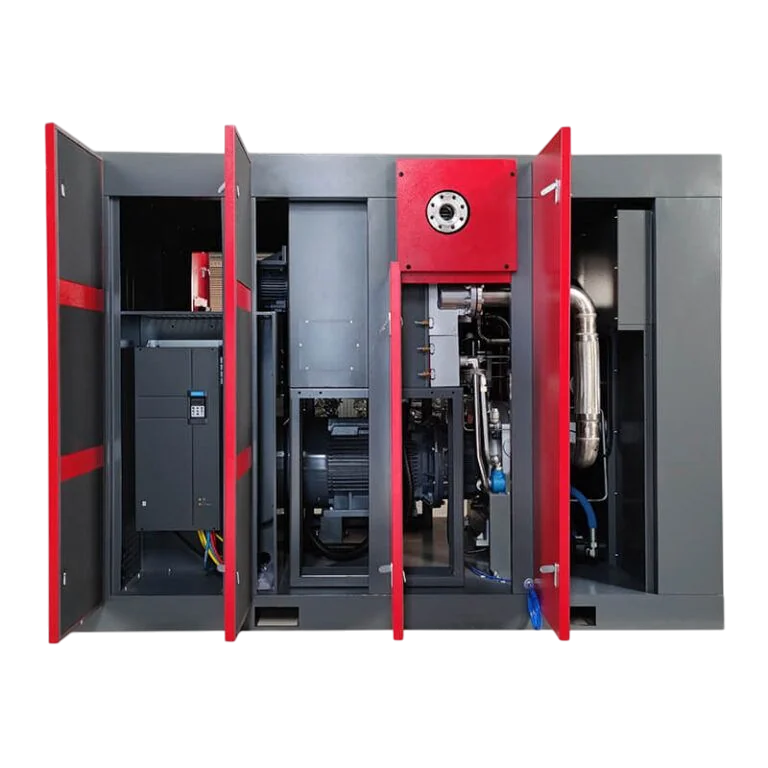

- Pharma contact non-direct : 1-2-1 (oil-free + sécheur adsorption −40 °C)
- Pharma contact direct, agroalim, électronique : eau en classe 2 (−40 °C) ou 1 (−70 °C), huile en classe 0 (machine sans huile), filtration stérile au point d'usage
- Salle blanche semi-conducteur : 0-1-0 strict (HEPA H14 + charbon actif + UV)
Sur une certification pharma, ne sous-dimensionnez pas la chaîne : reprendre une installation après un audit coûte plus cher que la concevoir juste dès le départ.
La chaîne de filtration type 0-1-0
- Étage 1 : filtre coalescent 3 µm (élimine eau libre + particules grossières)
- Étage 2 : filtre coalescent 1 µm (élimine 99,9 % aerosols huile)

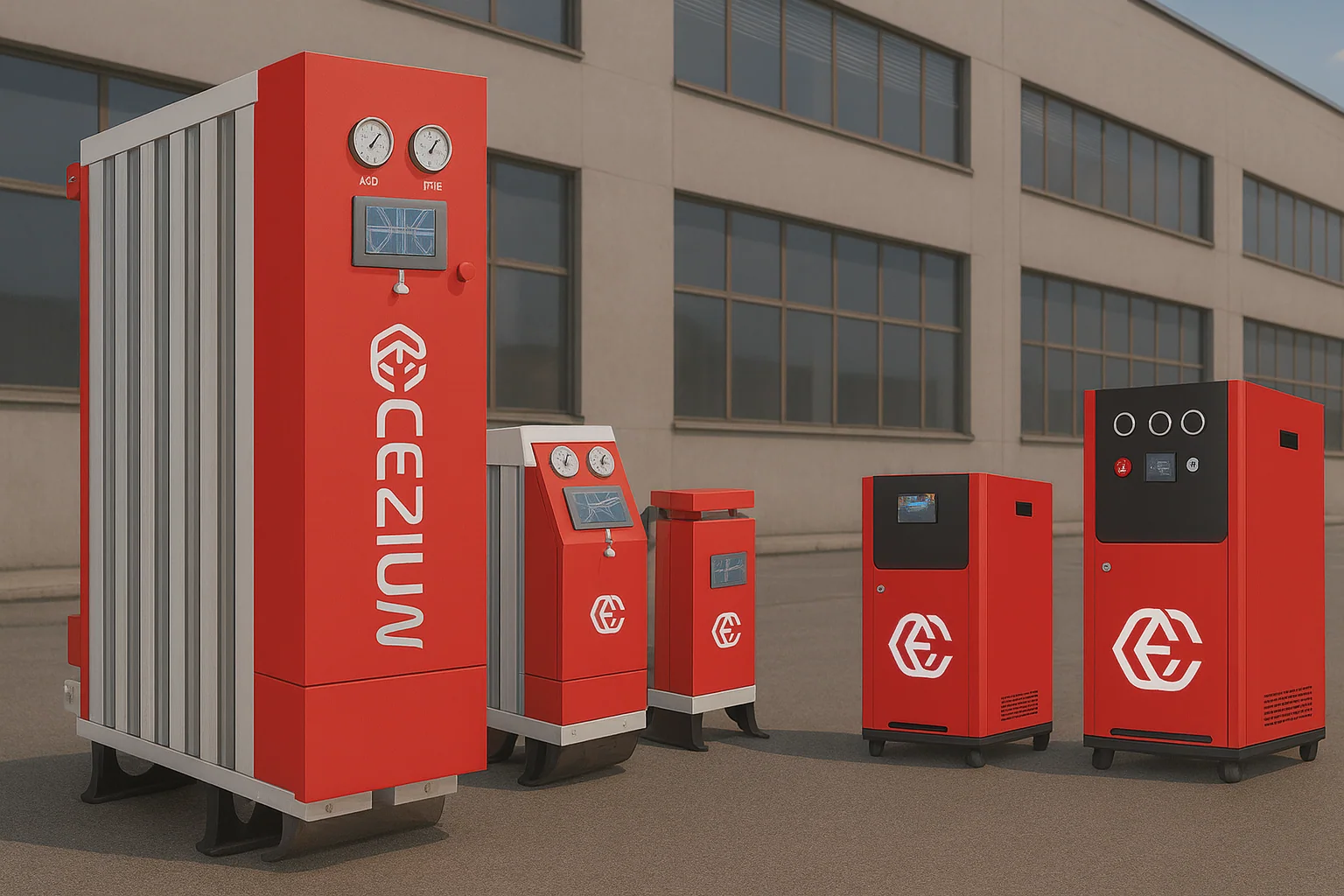

- Étage 3 : sécheur adsorption micro-heat point de rosée −70 °C
- Étage 4 : filtre haute efficacité 0,01 µm (élimine particules submicroniques)
- Étage 5 : filtre charbon actif (élimine vapeurs huile résiduelles < 0,003 mg/m³)
- Étage 6 : filtre stérile 0,01 µm hydrophobe (élimine bactéries, virus)
