Druckverlust im Druckluftnetz berechnen und senken
Ein Druckverlust von 1 bar kostet rund 7 % Energie in der gesamten Druckluftversorgung. So berechnen, messen und senken Sie ihn: Durchmesser, Netzgeometrie, Filter, Trockner, Kupplungen.
Warum der Druckverlust die Energieeffizienz zunichtemacht
Ein Kompressor liefert die Luft nie direkt an den Arbeitsplatz. Zwischen dem Kompressoraustritt und der Blaspistole des Bedieners durchströmt die Luft einen Trockner, eine oder zwei Filtrationsstufen, ein Rohrleitungsnetz, Bögen, Ventile und Schnellkupplungen. Jedes Hindernis zweigt einen Teil des Drucks ab: den Druckverlust.
Gängige Faustregel, im Einklang mit dem Sourcebook des US-Energieministeriums: Jedes zusätzliche bar am Kompressor-Sollwert kostet rund 7 % mehr Energie. Den Kompressor auf 8 bar einzustellen, weil den Bedienern „der Druck fehlt“, während der reale Bedarf bei 6,5 bar liegt, heißt, dauerhaft Strom in der Größenordnung von 10 % zu verschwenden, um einen vermeidbaren Druckverlust auszugleichen.
Bevor Sie den Kompressor-Sollwert anheben, messen Sie den Druckverlust zwischen Kompressoraustritt und der am schlechtesten versorgten Verbrauchsstelle. Die schnellste Einsparung liegt oft nachgeschaltet, nicht vorgeschaltet.
Die vier Hauptquellen des Druckverlusts
Ein Druckverlust hat nie nur eine Ursache. Er verteilt sich auf vier Posten der Kette: Trockner, Filtration, Netz und Kupplungen (Trockner und Netz erscheinen unten zweimal, je nach Technologie oder Auslegung). Bevor Sie handeln, müssen Sie wissen, wo er sich konzentriert: Ein Audit sollte sich nicht darauf beschränken, am Kompressoraustritt und am Netzende zu messen.
| Kältetrockner | 0,2 bis 0,4 bar (neu), bis 0,8 bar (verschmutzt) |
|---|---|
| Adsorptionstrockner | 0,3 bis 0,5 bar je nach Technologie |
| Koaleszenzfilter (je Stufe) | 0,1 bis 0,3 bar (neu), 0,5 bar (gesättigt) |
| Gut ausgelegtes Netz | 0,1 bis 0,3 bar insgesamt |
| Unterdimensioniertes Netz | bis 1,0 bar |
| Schnellkupplungen + Schläuche | 0,1 bis 0,5 bar je Verbrauchsstelle |
Verschmutzt kann ein Trockner seinen Druckverlust verdoppeln. Ein Koaleszenzfilterelement kostet einen Bruchteil dessen, was seine Sättigung im selben Zeitraum an Energie kostet: Es ist die Wartung, die im Netz am meisten Energie spart.
Den Druckverlust in einer geraden Rohrleitung berechnen
Die exakte Formel ist Darcy-Weisbach. Für die Praxis verwendet man eine empirische Formel für gerade Stahlrohrleitungen: ΔP (bar) = 450 × (Q^1,85 × L) / (d^5 × P), wobei Q der Volumenstrom freier Luft in l/s ist, L die Länge in m, d der Innendurchmesser in mm und P der absolute Eintrittsdruck in bar. Beispiel: 600 m³/h (166,7 l/s) über 100 m Rohr mit 50 mm bei 8 bar absolut ergeben etwa 0,23 bar.
In der Praxis wendet man diese Formel nur auf eine Referenzstrecke an und wechselt dann zu Auslegungsdiagrammen. Die eigentliche Erkenntnis: Der Durchmesser geht mit der Potenz 5 ein. Der Wechsel von DN50 auf DN65 teilt den Verlust durch 3,7. Ein großzügiger Durchmesser kostet etwas mehr an Rohrleitung, einmal bezahlt, gegenüber einem Druckverlust, der jedes Jahr in Energie bezahlt wird.
- Zu knapper Nenndurchmesser = dauerhafte Energie-Mehrkosten
- Ringleitung statt Stichleitung: Die Luft kommt über zwei Wege an, der Druckverlust sinkt, ohne einen Durchmesser zu ändern
- Jeder Bogen entspricht 0,3 bis 1 m gerader Rohrleitung (je nach Winkel und Radius)
- Jedes Ventil und jede Rückschlagklappe fügen das Äquivalent mehrerer Meter gerader Rohrleitung hinzu: Ihre Anzahl zählt ebenso wie die Länge
Im obigen Beispiel, 100 m Rohr bei 600 m³/h, senkt der Wechsel von DN50 auf DN65 den Verlust von etwa 0,23 auf 0,06 bar. Jedes gewonnene 0,1 bar senkt den Verbrauch um etwa 0,6 bis 0,7 %: Bei 50 kW installierter Leistung zählt der Unterschied in Tausenden Kilowattstunden pro Jahr, bei Mehrkosten für die Rohrleitung, die nur einmal anfallen.
Messen, statt blind zu dimensionieren
Die theoretische Berechnung ist für die Planung nützlich. Im Betrieb wird gemessen. Ein Differenzdruckmanometer zwischen Kompressoraustritt und der am weitesten entfernten Verbrauchsstelle zeigt sofort den Gesamtverlust: ein einfaches Instrument, in zwei Stunden installiert, dem gegenüberzustellen, was ein bar zu viel jedes Jahr kostet.
Überschreitet der gemessene Verlust 0,5 bar im Nennbetrieb, liegt ein Problem vor: entweder ein gesättigter Filter, ein Trockner am Ende seiner Lebensdauer oder ein zu kleiner Durchmesser. Die Messung erlaubt die Diagnose ohne Demontage.
| Zielwert (neues, intaktes Netz) | ≤ 0,3 bar vom Kompressoraustritt bis zur Verbrauchsstelle |
|---|---|
| Akzeptabler Verlust | 0,3 bis 0,5 bar |
| Übermäßiger Verlust (handeln) | 0,5 bis 1,0 bar |
| Kritischer Verlust (Netz neu planen) | > 1,0 bar |
Ein Datenlogger, 7 Tage am Kompressor, zeichnet die Last-/Leerlaufzyklen auf. Geht der Kompressor trotz sichtbar null Verbrauch nie in den Leerlauf, sind es Leckagen. Fällt der Druck an der Verbrauchsstelle unter Last, ohne dass der Kompressor an seiner Grenze ist, ist es ein Druckverlust im Netz.
Die fünf Maßnahmen in der richtigen Reihenfolge
- 1. Koaleszenzfilter tauschen, wenn sie seit 12 Monaten nicht gewechselt wurden (0,2 bis 0,4 bar zurückgewinnbar bei einem gesättigten Filter, laut obiger Tabelle)
- 2. Den Trockner prüfen: Verflüssiger des Kältetrockners reinigen, Trockenmittel des Adsorptionstrockners kontrollieren (+0,2 bis 0,4 bar zurückgewinnbar)
- 3. Das Netz kartieren und Engpässe identifizieren (oft ein zu enger Bogen oder eine unterdimensionierte Kupplung aus einer alten Installation)
- 4. Das Netz zum Ring schließen, wenn es als Stichleitung ausgeführt ist: sein Ende mit dem Ausgangspunkt verbinden, damit die Luft über zwei Wege ankommt, ohne einen Durchmesser zu ändern
- 5. Als letztes Mittel: örtliche Überdimensionierung (nächstgrößerer DN auf den letzten 20 Metern vor der am stärksten belasteten Verbrauchsstelle)
Die Maßnahmen 1 und 2 gehören zur laufenden Wartung, ohne Arbeiten am Netz, und schaffen oft 0,4 bis 0,8 bar Reserve. Das erlaubt anschließend, den Kompressor-Sollwert zu senken und damit dauerhaft Energie zu sparen.
Ringleitung vs. Stichleitung: der oft vergessene Unterschied
Ein Netz als Stichleitung geht vom Kompressor aus und verzweigt sich. Eine Ringleitung führt um die Werkstatt herum und kehrt zu ihrem Ausgangspunkt zurück. Der Unterschied ist grundlegend: In einer Ringleitung kann die Luft jede Verbrauchsstelle gleichzeitig über zwei Wege erreichen, der Druckverlust halbiert sich also bei gleichem Durchmesser in etwa.
Bei einer bestehenden Anlage mit Stichleitung lässt sich der Ring oft mit einer einzigen Rückleitung schließen, ohne alles abzureißen. Die Maßnahme ist gerechtfertigt, sobald das Werkstattnetz 30 m überschreitet.
Vor jeder Investition in den Kompressor selbst (neu, größer, leistungsstärker) prüfen Sie, ob sich das Netz um einen Ring ergänzen lässt. Das ist fast immer günstiger und wirksamer.

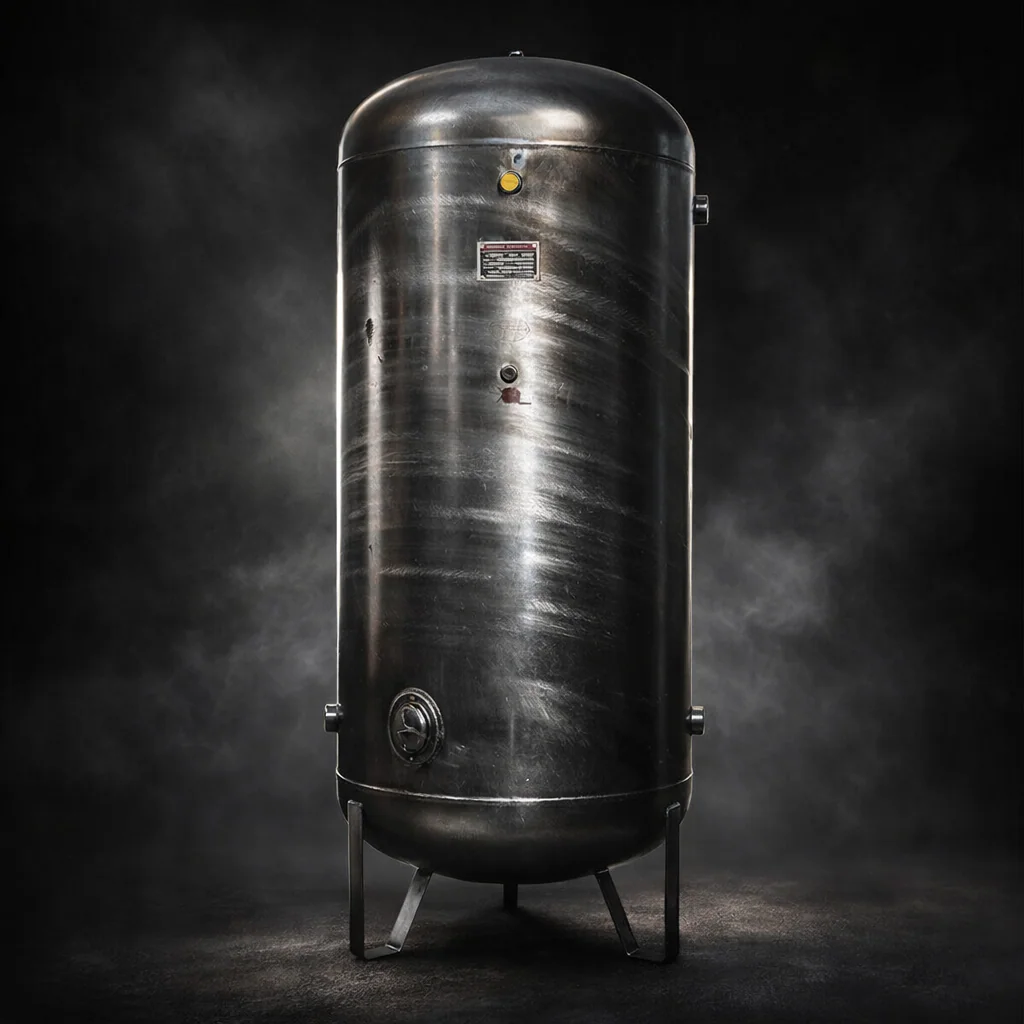

Empfohlene Modelle zu diesem Thema
