Filtre
haute pression

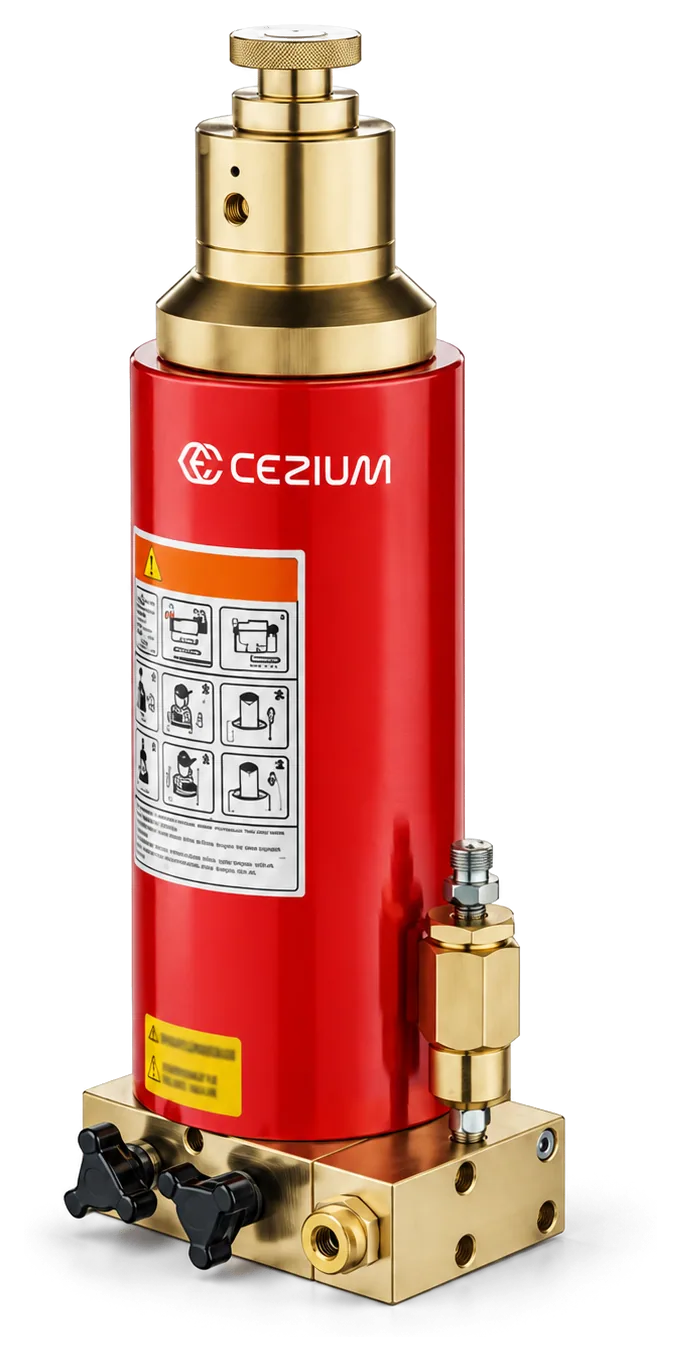

Filtre de ligne haute pression jusqu'à 40 bar - boîtier inox/acier usiné CNC, disponible en 5 grades C/T/A/AA/H. Pour soufflage PET et réseaux haute pression.
15 modèles au catalogue, débit 1,4 - 85 m³/min, pression 40 bar.
Comment ça marche ↓
Qu'est-ce qu'un filtre haute pression ?
Un filtre de ligne construit pour 40 bar : la haute pression change le boîtier, pas la logique de la filtration. Il se place derrière un surpresseur ou sur un réseau de soufflage, là où un filtre standard n'a pas sa place.
Fait pour
- Soufflage de préformes PET
- Bancs d'essai, machines spéciales
- Distribution d'azote sous pression
Pas fait pour
- Un réseau jusqu'à 16 barÉléments filtrants
| Référence | m³/min | Pressions | Sortie | L × l × H (mm) | Poids |
|---|---|---|---|---|---|
| CZ-FILTERHP-001 | 1,4 | 40 | ZG3/4" | 88 × 80 × 274 | 4 kg |
| CZ-FILTERHP-002 | 2,4 | 40 | ZG3/4" | 88 × 80 × 274 | 5 kg |
| CZ-FILTERHP-003 | 3,8 | 40 | ZG3/4" | 88 × 80 × 370 | 7 kg |
| CZ-FILTERHP-006 | 6,5 | 40 | ZG1-1/2" | 118 × 106 × 520 | 12 kg |
| CZ-FILTERHP-008 | 8,5 | 40 | ZG1-1/2" | 118 × 106 × 520 | 13 kg |
| CZ-FILTERHP-010 | 10,5 | 40 | ZG1-1/2" | 118 × 106 × 600 | 15 kg |
| CZ-FILTERHP-013 | 13,5 | 40 | ZG1-1/2" | 118 × 106 × 600 | 16 kg |
| CZ-FILTERHP-015F | 18 | 40 | DN50 | 310 × 133 × 860 | 38 kg |
| CZ-FILTERHP-020F | 25 | 40 | DN65 | 379 × 133 × 1040 | 65 kg |
| CZ-FILTERHP-025F | 28 | 40 | DN65 | 370 × 159 × 1215 | 78 kg |
| CZ-FILTERHP-030F | 35 | 40 | DN80 | 451 × 219 × 1129 | 97 kg |
| CZ-FILTERHP-040F | 45 | 40 | DN80 | 451 × 219 × 1129 | 102 kg |
| CZ-FILTERHP-050F | 55 | 40 | DN100 | 513 × 273 × 1207 | 144 kg |
| CZ-FILTERHP-060F | 65 | 40 | DN100 | 513 × 273 × 1207 | 145 kg |
| CZ-FILTERHP-080F | 85 | 40 | DN125 | 560 × 325 × 1187 | 210 kg |
Débits, pressions, niveaux sonores et cotes relevés modèle par modèle sur les fiches du catalogue.
Des filtres de ligne construits pour 40 bar, de 1,4 à 85 m³/min : la filtration des réseaux haute pression, derrière un surpresseur ou pour le soufflage. Un filtre standard à 16 bar n'y a pas sa place.
Les mêmes grades qu'en basse pression, particules, coalescent, charbon actif : la classe d'air se choisit de la même façon.
Au-delà de 16 bar, un boîtier de filtration standard n'est plus dans sa plage d'emploi. Ce n'est pas une question de finesse mais de tenue mécanique : c'est un équipement sous pression, il doit être conçu et éprouvé pour ce qu'il reçoit.
Ces filtres sont usinés dans la masse, en acier ou en inox, éprouvés en pression et en température, et portent le marquage PED en plus du CE. Ils acceptent 40 bar (4,0 MPa) et 100 °C.
Les grades sont ceux d'un réseau standard : la haute pression change le boîtier, pas la logique de la cascade. On conserve donc le même ordre, du plus grossier au plus fin.
Réseaux au-dessus de 16 bar : soufflage de préformes, bancs d'essai, alimentation de machines spéciales, distribution d'azote sous pression. Quinze tailles, de 1,4 à 85 m³/min.
40 bar, 100 °C
Pression maximale de service 4,0 MPa et tenue à 100 °C, éprouvées en pression et en température sur chaque boîtier.
CE et PED
Marquage CE et directive Équipements Sous Pression : au-delà de 16 bar, c'est le boîtier qui engage la sécurité de l'installation.
Corps usiné
Boîtier acier ou inox usiné dans la masse : pas de soudure au point le plus sollicité, démontage de cartouche sans outil spécial.
Les cinq grades
Les grades d'un réseau standard existent en haute pression : la qualité d'air visée ne se dégrade pas parce que le réseau est à 40 bar.
