4-en-1
intégré
Compresseur à vis, sécheur frigorifique, filtration et réservoir dans un seul châssis, de 7,5 à 22 kW : la centrale d'air complète d'un atelier.
16 modèles au catalogue, débit 1,1 - 3,6 m³/min, pression 7 - 16 bar, niveau sonore 60 - 65 dB(A).
Comment ça marche ↓
Qu'est-ce qu'un compresseur 4-en-1 ?

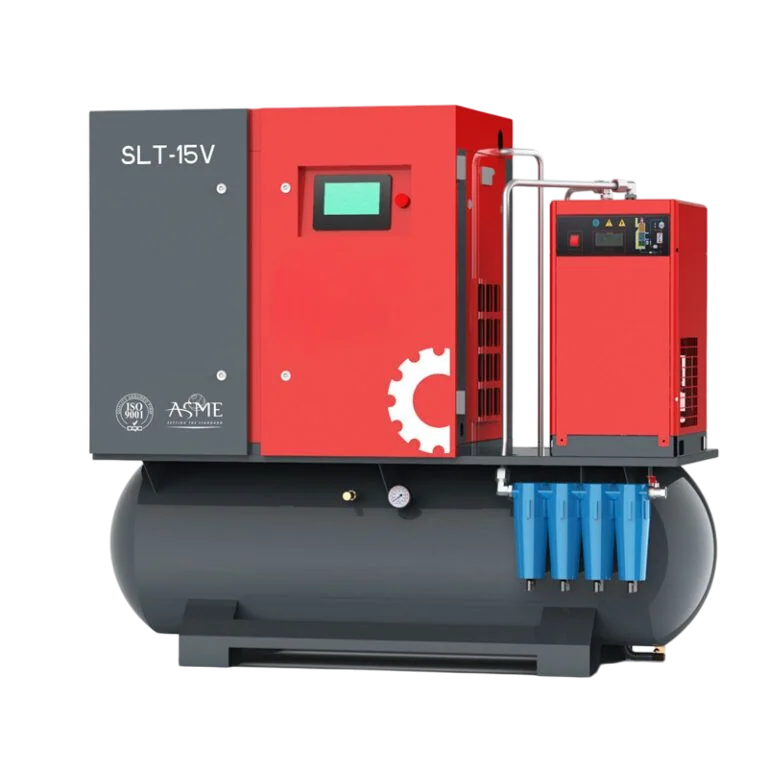

Un compresseur à vis lubrifié, un sécheur frigorifique, une filtration et un réservoir réunis dans un seul châssis. L'air sort sec et filtré, prêt pour l'atelier, sans salle des machines ni tuyauterie à concevoir : on le pose, on le raccorde, il produit.
Faites glisser pour voir tout le schéma
Fait pour
- PME et ateliers qui veulent une centrale d'air complète et compacte
- Un local où la place est comptée
- Une installation sans étude, raccordée en une journée
Pas fait pour
- La découpe laser, à 16 ou 20 bar4-en-1 découpe laser
- Plus de 22 kW, ou un point de rosée d'adsorptionVis vitesse fixe
Deux séries côte à côte : CZ-SLTI et CZ-OPA. Comparez débits, encombrement et poids ligne à ligne ; le devis chiffre les deux.
| Référence | kW | HP | Débit par pression (m³/min) | dB(A) | Sortie | L × l × H (mm) | Poids |
|---|---|---|---|---|---|---|---|
| CZ-SLTI-7.5F | 7,5 | 10 | 8 bar1,110 bar0,913 bar0,63 | 60 | G3/4 | 1560 × 710 × 1450 | 370 kg |
| CZ-SLTI-7.5V | 7,5 | 10 | 8 bar0,49-1,110 bar0,4-0,913 bar0,28-0,63 | 60 | G3/4 | 1560 × 710 × 1450 | 370 kg |
| CZ-OPA-10F | 7,5 | 10 | 7 bar1,28 bar1,110 bar0,912 bar0,8 | 60 | DN20 | 1520 × 640 × 1520 | 380 kg |
| CZ-OPA-10PV | 7,5 | 10 | 7 bar1,28 bar1,110 bar0,912 bar0,8 | 60 | DN20 | 1520 × 640 × 1520 | 380 kg |
| CZ-SLTI-11F | 11 | 15 | 8 bar1,7510 bar1,6513 bar1,116 bar0,88 | 62 | G3/4 | 1770 × 750 × 1610 | 550 kg |
| CZ-SLTI-11V | 11 | 15 | 8 bar0,78-1,7510 bar0,74-1,6513 bar0,49-1,116 bar0,39-0,88 | 62 | G3/4 | 1770 × 750 × 1610 | 550 kg |
| CZ-OPA-15F | 11 | 15 | 7 bar1,68 bar1,510 bar1,312 bar1,1 | 62 | DN20 | 1820 × 700 × 1770 | 460 kg |
| CZ-OPA-15PV | 11 | 15 | 7 bar1,68 bar1,510 bar1,312 bar1,1 | 62 | DN20 | 1820 × 700 × 1770 | 460 kg |
| CZ-SLTI-15F | 15 | 20 | 8 bar2,4410 bar2,213 bar1,8716 bar1,1 | 62 | G3/4 | 1770 × 750 × 1610 | 550 kg |
| CZ-SLTI-15V | 15 | 20 | 8 bar1,1-2,4410 bar0,99-2,213 bar0,84-1,8716 bar0,49-1,1 | 62 | G3/4 | 1770 × 750 × 1610 | 550 kg |
| CZ-OPA-20F | 15 | 20 | 7 bar2,58 bar2,310 bar2,112 bar1,9 | 62 | DN20 | 1820 × 700 × 1770 | 460 kg |
| CZ-OPA-20PV | 15 | 20 | 7 bar2,58 bar2,310 bar2,112 bar1,9 | 62 | DN20 | 1820 × 700 × 1770 | 460 kg |
| CZ-SLTI-22F | 22 | 30 | 8 bar3,610 bar3,213 bar2,616 bar2,3 | 65 | G1 | 2200 × 1030 × 1820 | 900 kg |
| CZ-SLTI-22V | 22 | 30 | 8 bar1,62-3,610 bar1,44-3,213 bar1,17-2,616 bar1,03-2,3 | 65 | G1 | 2200 × 1030 × 1820 | 900 kg |
| CZ-OPA-30F | 22 | 30 | 7 bar3,88 bar3,610 bar3,212 bar2,7 | 64 | DN20 | 2140 × 850 × 1890 | 600 kg |
| CZ-OPA-30PV | 22 | 30 | 7 bar3,88 bar3,610 bar3,212 bar2,7 | 64 | DN20 | 2140 × 850 × 1890 | 600 kg |
Débits, pressions, niveaux sonores et cotes relevés modèle par modèle sur les fiches du catalogue. Débits donnés à 8 bar.
Compresseur, sécheur frigorifique, filtration et réservoir dans un seul châssis, de 7,5 à 22 kW : la centrale d'air complète d'un atelier, raccordée en une journée. On y gagne la place et le raccordement, on y perd la liberté de dimensionner chaque élément séparément.
Au-delà de 22 kW, ou quand le process exige un point de rosée par adsorption, la chaîne se compose élément par élément à partir de la vis lubrifiée et de la famille séchage et filtration.
Une solution 4-en-1 qui réunit dans un châssis unique le compresseur (à vis ou à palettes), le sécheur, la filtration et le réservoir d'air. La chaîne de traitement complète est pré-assemblée, raccordée et testée en usine.
L'air sort directement comprimé, sec, filtré et tamponné par le réservoir - prêt à être distribué. Une seule machine remplace quatre équipements à dimensionner et raccorder séparément.
PME et ateliers cherchant une centrale d'air complète, compacte et sans étude d'installation : tout est intégré, dimensionné ensemble et prêt à fonctionner dès la livraison.
4-en-1 tout intégré
Compresseur + sécheur + filtration + réservoir dans un châssis unique : air sec, filtré et tamponné directement en sortie.
Encombrement minimal
Une seule machine au lieu de quatre équipements raccordés : gain de place majeur et installation immédiate.
Dimensionnement cohérent
Tous les composants sont calibrés ensemble en usine : qualité d'air et débit maîtrisés de bout en bout.
Clés en main
Pré-assemblé et testé : pas d'étude de tuyauterie, pas de raccordements inter-équipements, mise en service rapide.
