4-en-1
découpe laser
Solution clé en main pour ateliers laser : compresseur à vis lubrifiée, sécheurs et filtration de précision, à 16 ou 20 bar.
22 modèles au catalogue, débit 1 - 4,5 m³/min, pression 16 - 20 bar.
Comment ça marche ↓
Qu'est-ce qu'une centrale d'air pour découpe laser ?

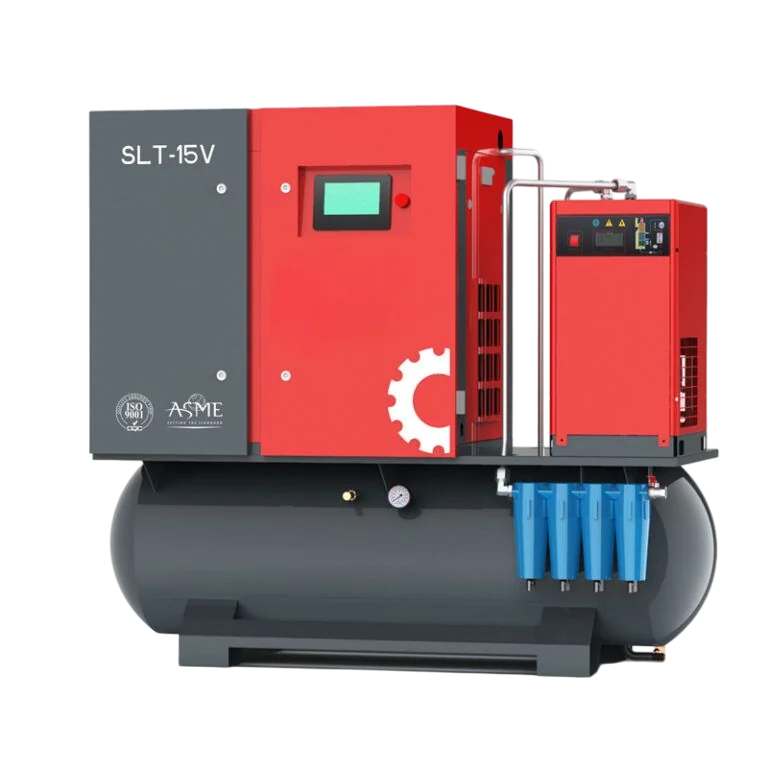

Un compresseur à vis lubrifiée, un sécheur, une filtration de précision et un réservoir réunis, à 16 ou 20 bar : la pression et la qualité d'air que demande une tête de découpe laser. Les versions 5-en-1 et sur châssis ajoutent un sécheur par adsorption.
Faites glisser pour voir tout le schéma
Fait pour
- Ateliers de découpe laser, tôlerie
- Sous-traitance mécanique, fabrication métallique
- Un air sec et filtré au pied de la machine
Pas fait pour
- Un atelier sans laser4-en-1 intégré
| Référence | kW | HP | m³/min | Pressions | Sortie | L × l × H (mm) | Poids |
|---|---|---|---|---|---|---|---|
| CZ-OPA-15F/16 | 11 | 15 | 1 | 16 | DN20 | 1820 × 700 × 1770 | 470 kg |
| CZ-OPA-15PV/16 | 11 | 15 | 1 | 16 | DN20 | 1820 × 700 × 1770 | 470 kg |
| CZ-OPA-20F/16 | 15 | 20 | 1,2 | 16 | DN20 | 1820 × 700 × 1770 | 480 kg |
| CZ-OPA-20F/16-PRO | 15 | 20 | 1,47 | 16 | DN20 | 1820 × 720 × 1770 | 490 kg |
| CZ-OPA-20PV/16 | 15 | 20 | 1,2 | 16 | DN20 | 1820 × 700 × 1770 | 480 kg |
| CZ-OPA-20PV/16-PRO | 15 | 20 | 1,47 | 16 | DN20 | 1820 × 700 × 1770 | 490 kg |
| CZ-SUPER-20F/16 | 15 | 20 | 1,2 | 16 | DN20 | 2000 × 700 × 1750 | 500 kg |
| CZ-SUPER-20PV/16 | 15 | 20 | 1,2 | 16 | DN20 | 2000 × 700 × 1750 | 500 kg |
| CZ-LASER-30PV/16 | 22 | 30 | 2 | 16 | DN40 | 1950 × 1780 × 2190 | 940 kg |
| CZ-LASER-30PV/20 | 22 | 30 | 1,57 | 20 | DN40 | 2030 × 1780 × 2190 | 1 220 kg |
| CZ-OPA-30F/16 | 22 | 30 | 2 | 16 | DN20 | 2140 × 850 × 1890 | 600 kg |
| CZ-OPA-30F/16-PRO | 22 | 30 | 2,16 | 16 | DN20 | 2140 × 850 × 1890 | 610 kg |
| CZ-OPA-30F/20 | 22 | 30 | 1,57 | 20 | DN20 | 2140 × 850 × 1890 | 650 kg |
| CZ-OPA-30PV/16 | 22 | 30 | 2 | 16 | DN20 | 2140 × 850 × 1890 | 600 kg |
| CZ-OPA-30PV/16-PRO | 22 | 30 | 2,16 | 16 | DN20 | 2140 × 850 × 1890 | 610 kg |
| CZ-OPA-30PV/20 | 22 | 30 | 1,57 | 20 | DN20 | 2140 × 850 × 1890 | 650 kg |
| CZ-SUPER-30F/16 | 22 | 30 | 2 | 16 | DN20 | 2300 × 870 × 1860 | 620 kg |
| CZ-SUPER-30PV/16 | 22 | 30 | 2 | 16 | DN20 | 2300 × 870 × 1860 | 620 kg |
| CZ-LASER-40PV/16 | 30 | 40 | 3,4 | 16 | DN40 | 2130 × 1880 × 2190 | 1 060 kg |
| CZ-LASER-40PV/20 | 30 | 40 | 2,72 | 20 | DN40 | 2200 × 2020 × 2190 | 1 340 kg |
| CZ-LASER-50PV/16 | 37 | 50 | 4,5 | 16 | DN40 | 2130 × 1880 × 2190 | 1 090 kg |
| CZ-LASER-50PV/20 | 37 | 50 | 3,4 | 20 | DN40 | 2200 × 2020 × 2190 | 1 370 kg |
Débits, pressions, niveaux sonores et cotes relevés modèle par modèle sur les fiches du catalogue.
La centrale d'air taillée pour la découpe laser, de 11 à 37 kW, à 16 ou 20 bar : compresseur à vis lubrifiée, sécheur, filtration de précision et réservoir réunis. Les versions 5-en-1 et sur châssis ajoutent un sécheur à adsorption.
Pour un atelier sans laser, le tout-en-un standard de 7,5 à 22 kW suffit.
Le 4-en-1 décliné pour les machines de découpe laser : un compresseur à vis lubrifiée qui sort 16 ou 20 bar, un sécheur, une filtration de précision et un réservoir, réunis dans un seul ensemble.
La découpe laser demande un air sec et propre à haute pression. Les filtres de précision en série (jusqu'à 0,001 µm) arrêtent l'huile, l'eau et les poussières avant la tête de coupe ; les versions 5-en-1 et sur châssis ajoutent un sécheur à adsorption.
Ateliers de découpe laser : tôlerie, sous-traitance mécanique, fabrication métallique. Les centrales sur châssis à 20 bar sont données pour des machines laser d'une puissance de 30 kW à 60 kW.
Filtration de précision
Cinq filtres en série (C, T, A, X, F) sur les versions 5-en-1 et sur châssis : l'huile, l'eau et les poussières s'arrêtent avant la tête de coupe.
16 ou 20 bar en sortie
La pression que demandent les machines de découpe, sans surpresseur à ajouter entre le compresseur et le laser.
Un seul ensemble à raccorder
Compresseur, sécheur, filtration et réservoir montés ensemble : une arrivée électrique et une sortie d'air.
Sécurité de production
Air sec et propre en continu : moins de rebuts, moins d'arrêts, durée de vie de l'optique préservée.
