Purge
de condensats
Purges automatiques de condensats - électroniques temporisées, zéro perte d'air ou à flotteur. Évacuent l'eau aux points bas du réseau sans gaspiller d'air comprimé.
14 modèles au catalogue, débit 25 - 350 m³/min, pression 0,8 - 50 bar.
Comment ça marche ↓
Qu'est-ce qu'une purge de condensats ?
Le purgeur évacue l'eau aux points bas du réseau, du réservoir, du sécheur et des filtres. À détection de niveau, il ne lâche pas d'air comprimé ; temporisé, il est plus simple mais en perd à chaque cycle. Un point bas sans purgeur finit par renvoyer l'eau dans le réseau.
Fait pour
- Chaque point bas : réservoir, sécheur, filtres
- Remplacer une purge temporisée qui fuit en continu
- Des réseaux jusqu'à 50 bar
Pas fait pour
- Traiter l'huile des condensats avant rejetSéparateur huile/eau
| Référence | m³/min | Pressions | Sortie | L × l × H (mm) | Poids |
|---|---|---|---|---|---|
| CZ-LM25 | 25 | 0,8-16 | G1/2" | 162 × 84 × 169 | 1 kg |
| CZ-LMH40 | 40 | 0,8-50 | R1/2" | 183 × 110 × 153 | 3 kg |
| CZ-LM45 | 45 | 0,8-16 | G1/2" | 183 × 90 × 186 | 2 kg |
| CZ-LM85 | 85 | 0,8-16 | G1/2" | 228 × 90 × 186 | 2 kg |
| CZ-LM150 | 150 | 0,8-16 | G1/2" | 263 × 90 × 186 | 4 kg |
| CZ-LM350 | 350 | 0,8-16 | G1/2" | 360 × 90 × 186 | 5 kg |
| CZ-DRAIN-HAD20A | 16 | ZG1/2" | |||
| CZ-DRAIN-SRPT-16B | 16 | ZG1/2" | |||
| CZ-DRAIN-SRPT-40B | 40 | ZG1/2" | |||
| CZ-DRAIN-SWD20B | 16 | ZG1/2" | |||
| CZ-DRAIN-SWD30B | 16 | ZG1/2" | |||
| CZ-DRAIN-SWD40B | 16 | ZG1/2" | |||
| CZ-DRAIN-WK-10 | 16 | ZG1/2" | |||
| CZ-DRAIN-WK-58 | 16 | ZG3/8" |
Débits, pressions, niveaux sonores et cotes relevés modèle par modèle sur les fiches du catalogue.
Les purgeurs évacuent l'eau aux points bas du réseau, du réservoir, du sécheur, des filtres : électroniques à détection de niveau, sans perte d'air, ou temporisés. Un point bas sans purgeur finit par renvoyer l'eau dans le réseau.
Le purgeur à détection de niveau ne lâche pas d'air comprimé à chaque cycle ; le temporisé est plus simple et en perd un peu.
Tout point bas d'un réseau d'air comprimé accumule de l'eau : sortie de compresseur, réservoir, refroidisseur, filtre, sécheur. La purge l'évacue sans qu'on y pense, et c'est ce qu'on ne fait pas à la main qui protège le réseau.

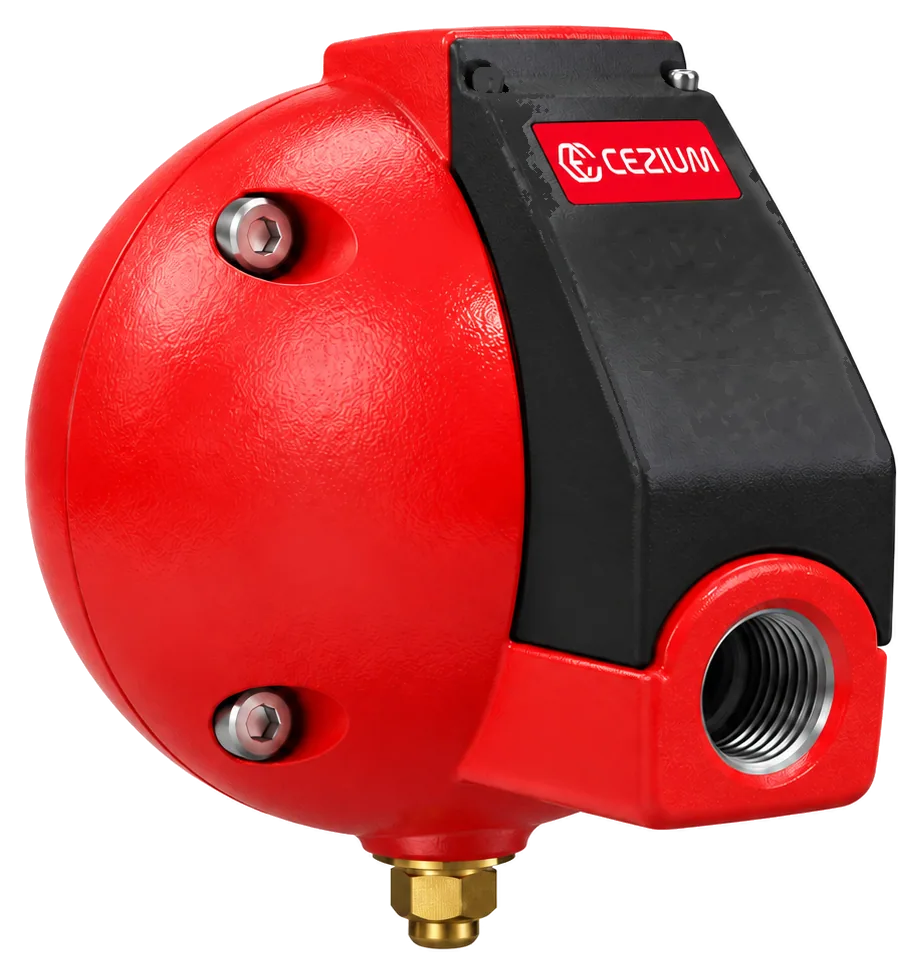

Trois principes, et ils ne se valent pas. La purge à flotteur ouvre quand le liquide soulève une boule : simple, sans électricité, sensible à l'encrassement. La purge temporisée ouvre pendant une durée réglée, à intervalle réglé, qu'il y ait ou non du condensat : elle rejette de l'air à chaque ouverture. La purge à détection de niveau capacitive n'ouvre que lorsque le liquide est présent et referme dès qu'il est parti : elle ne perd pas d'air.
Le catalogue va de 0,8 à 50 bar. Au-delà de 16 bar, la version haute pression en boîtier inox 304 est la seule qui ait sa place : une purge standard y est hors de sa plage.
Une purge par point bas, sans exception. Une temporisée réglée trop large rejette de l'air en continu, jour et nuit : c'est une fuite que personne ne cherche, parce qu'elle est voulue. Quatorze références, à flotteur, temporisées ou capacitives, de 0,8 à 50 bar.
Zéro perte d'air
La détection de niveau capacitive n'ouvre que sur présence de liquide : l'air comprimé reste dans le réseau, contrairement à une purge temporisée.
Capteur sans contact
Le capteur capacitif ne plonge pas dans le condensat : rien ne s'encrasse, rien ne se grippe, contrairement au flotteur mécanique.
De 0,8 à 50 bar
Version haute pression en boîtier inox 304 pour les réseaux au-delà de 16 bar, où une purge standard n'est plus dans sa plage.
Elle se signale
Les modèles électroniques comptent leurs ouvertures et donnent l'alarme sur défaut d'évacuation, au lieu de laisser le réseau se remplir.
