Filtre
stérile

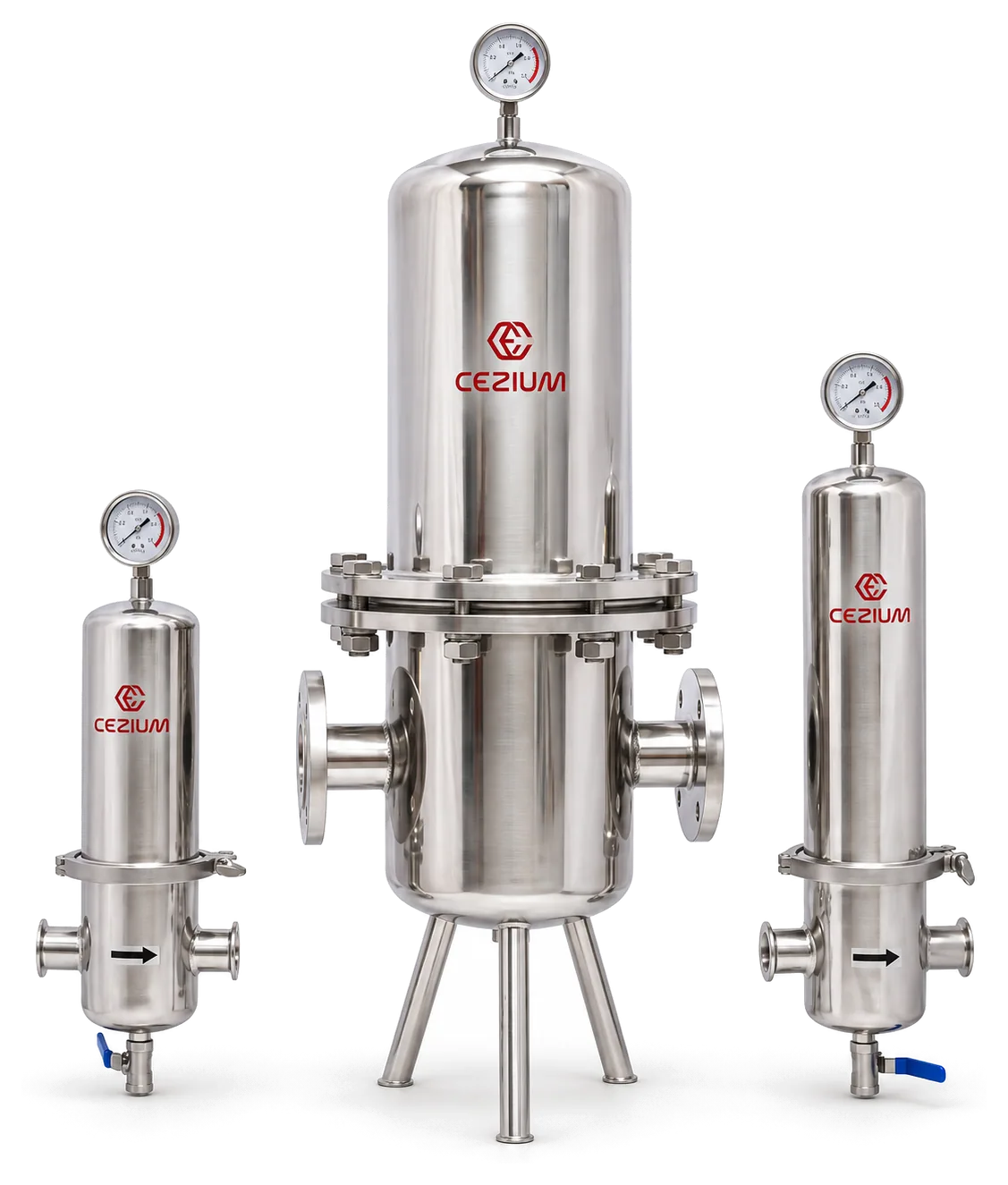

Filtre à air stérile inox 304/316L - rétention bactérienne > 99,99998 %, cartouche PTFE stérilisable vapeur (SIP 127 °C). Boîtier poli miroir 0,4 µm, pour la pharma et l'agroalimentaire.
9 modèles au catalogue, débit 1,5 - 30 m³/min, pression 16 bar.
Comment ça marche ↓
Qu'est-ce qu'un filtre stérile ?
Un filtre qui retient les micro-organismes au point d'usage, dans un boîtier inox, avec une cartouche stérilisable à la vapeur. Il vient en dernier, après le séchage et la filtration : il ne remplace aucun des étages précédents.
Fait pour
- Pharmacie, cosmétique
- Agroalimentaire, embouteillage, brasserie, fermentation
- Tout air qui touche un produit consommé
Pas fait pour
- Retenir les vapeurs d'huileTour charbon actif
| Référence | m³/min | Pressions | Sortie | L × l × H (mm) |
|---|---|---|---|---|
| CZ-SWCJ-001 | 1,5 | 16 | ZG1" | 185 × 102 × 367 |
| CZ-SWCJ-002 | 3 | 16 | ZG1" | 185 × 102 × 477 |
| CZ-SWCJ-006 | 6,5 | 16 | ZG1-1/2" | 185 × 102 × 787 |
| CZ-SWCJ-008 | 8,5 | 16 | ZG1-1/2" | 185 × 102 × 1027 |
| CZ-SWCJ-010 | 10,7 | 16 | ZG2" | 350 × 204 × 860 |
| CZ-SWCJ-013 | 13,5 | 16 | ZG2" | 350 × 204 × 1138 |
| CZ-SWCJ-015 | 18 | 16 | DN65 | 350 × 204 × 1378 |
| CZ-SWCJ-020 | 25 | 16 | DN80 | 350 × 219 × 1141 |
| CZ-SWCJ-030 | 30 | 16 | DN80 | 350 × 219 × 1380 |
Débits, pressions, niveaux sonores et cotes relevés modèle par modèle sur les fiches du catalogue.
Le filtre stérile retient les micro-organismes au point d'usage, avec une cartouche stérilisable à la vapeur : agroalimentaire, pharmacie, brasserie, tout air qui touche un produit consommé. De 1,5 à 30 m³/min.
Il vient en dernier de la chaîne, après le séchage et la filtration à charbon actif : il ne remplace aucun des étages précédents.
Un filtre stérile est la dernière barrière entre le réseau et le produit. Il ne retient pas des poussières : il retient les micro-organismes que la filtration fine laisse passer, avec une rétention bactérienne supérieure à 99,99998 %.
La cartouche est en PTFE plissé, stérilisable en place à la vapeur à 127 °C : on la stérilise sans la déposer, à la fréquence que le procédé impose. Le boîtier est en inox 304 ou 316L, poli miroir à 0,4 µm pour qu'aucune rugosité ne retienne de dépôt.
Il se monte en fin de chaîne, après le sécheur et la filtration fine. L'air qui l'atteint doit déjà être sec et exempt d'huile : une cartouche stérile placée trop tôt se charge, et sa durée de vie s'effondre sans rien apporter.
Pharmacie, cosmétique, agroalimentaire, embouteillage, fermentation : partout où l'air touche le produit, son contenant ou une surface propre. Neuf tailles, de 1,5 à 30 m³/min, 16 bar.
Rétention > 99,99998 %
Rétention bactérienne de la cartouche PTFE plissée, le niveau attendu sur un air en contact direct avec le produit.
Stérilisable en place
Vapeur à 127 °C sans déposer la cartouche : la stérilisation suit le rythme du procédé, pas celui de la maintenance.
Inox poli 0,4 µm
Boîtier 304 ou 316L poli miroir : aucune rugosité où un dépôt puisse s'installer, nettoyage et contrôle facilités.
Toujours en dernier
Après le sécheur et la filtration fine. Placé plus tôt, il se charge d'eau et d'huile et n'apporte rien de plus.
