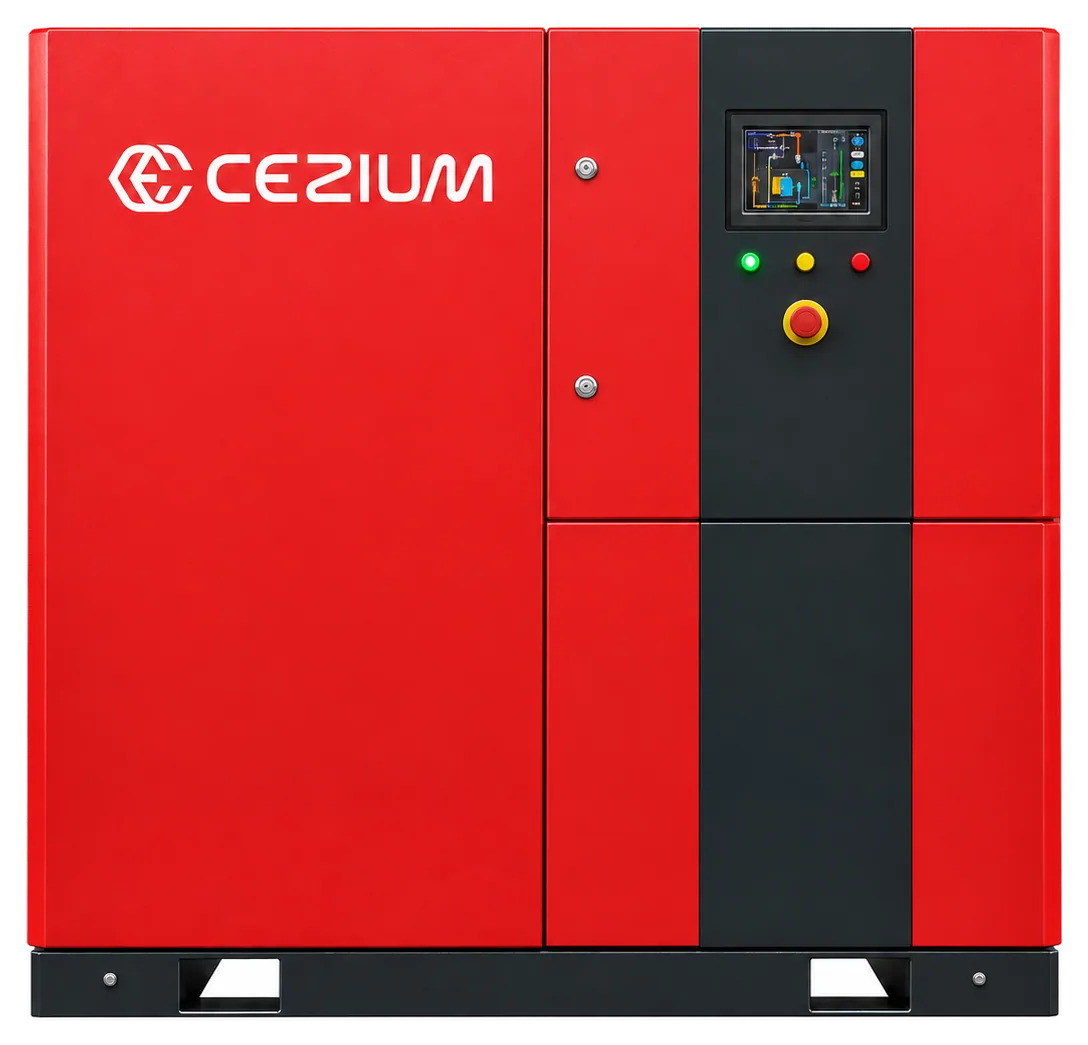

Compresseur à griffes (rotary tooth) sans huile - rotors inox sans contact, air 100 % sans huile ISO 8573-1 Classe 0 certifié TÜV. 15 à 55 kW, fixe ou VSD, pour pharma, agroalimentaire et électronique.
14 modèles au catalogue, débit 2,3 - 8,6 m³/min, pression 7,5 - 10 bar, niveau sonore 80 - 85 dB(A).
Comment ça marche ↓
Qu'est-ce qu'un compresseur à griffes ?
Deux rotors en forme de griffes tournent en sens inverse sans se toucher ni toucher le carter, synchronisés par engrenages : aucune huile dans la chambre. Au catalogue, sa classe 0 est certifiée par un essai TÜV. Il prend le relais du scroll sur les débits moyens, en vitesse fixe ou variable.
Faites glisser pour voir tout le schéma
Fait pour
- Pharmacie, agroalimentaire, électronique, laboratoires
- Les débits moyens sans huile, quand le scroll est trop petit
- Une demande qui bouge : la moitié des modèles à variateur
Pas fait pour
- Plus de 10 bar sans huileVis oil-free injection eau
- Les gros débitsVis oil-free à sec
| Référence | kW | Débit par pression (m³/min) | dB(A) | Sortie | L × l × H (mm) | Poids |
|---|---|---|---|---|---|---|
| CZ-RM-15A | 15 | 7.5 bar2,38.6 bar2,110 bar1,8 | 80 | G1" | 1636 × 1015 × 1638 | 1 150 kg |
| CZ-RM-15VSD-A | 15 | 7.5 bar0,92-2,38.6 bar0,84-2,110 bar0,72-1,8 | 80 | G1" | 1636 × 1015 × 1638 | 1 200 kg |
| CZ-RM-18A | 18,5 | 7.5 bar2,98.6 bar2,710 bar2,2 | 80 | G1" | 1636 × 1015 × 1638 | 1 170 kg |
| CZ-RM-18VSD-A | 18,5 | 7.5 bar1,16-2,98.6 bar1,08-2,710 bar0,88-2,2 | 80 | G1" | 1636 × 1015 × 1638 | 1 220 kg |
| CZ-RM-22A | 22 | 7.5 bar3,68.6 bar3,210 bar2,7 | 80 | G1" | 1636 × 1015 × 1638 | 1 181 kg |
| CZ-RM-22VSD-A | 22 | 7.5 bar1,44-3,68.6 bar1,28-3,210 bar1,08-2,7 | 80 | G1" | 1636 × 1015 × 1638 | 1 240 kg |
| CZ-RM-30A | 30 | 7.5 bar4,78.6 bar4,410 bar3,7 | 85 | DN40 | 1636 × 1015 × 1850 | 1 458 kg |
| CZ-RM-30VSD-A | 30 | 7.5 bar1,88-4,78.6 bar1,76-4,410 bar1,48-3,7 | 85 | DN40 | 1636 × 1015 × 1850 | 1 490 kg |
| CZ-RM-37A | 37 | 7.5 bar5,88.6 bar5,510 bar4,8 | 85 | DN40 | 1636 × 1015 × 1850 | 1 460 kg |
| CZ-RM-37VSD-A | 37 | 7.5 bar2,32-5,88.6 bar2,2-5,510 bar1,92-4,8 | 85 | DN40 | 1636 × 1015 × 1850 | 1 510 kg |
| CZ-RM-45A | 45 | 7.5 bar6,98.6 bar6,510 bar5,7 | 85 | DN40 | 1636 × 1015 × 1850 | 1 465 kg |
| CZ-RM-45VSD-A | 45 | 7.5 bar2,84-7,18.6 bar2,76-6,910 bar2,6-6,5 | 85 | DN40 | 1636 × 1015 × 1850 | 1 520 kg |
| CZ-RM-55A | 55 | 7.5 bar8,68.6 bar8,310 bar7,4 | 85 | DN40 | 1636 × 1015 × 1850 | 1 723 kg |
| CZ-RM-55VSD-A | 55 | 7.5 bar3,44-8,68.6 bar3,32-8,310 bar2,96-7,4 | 85 | DN40 | 1636 × 1015 × 1850 | 1 770 kg |
Débits, pressions, niveaux sonores et cotes relevés modèle par modèle sur les fiches du catalogue. Débits donnés à 8 bar.
Deux rotors à griffes qui tournent sans se toucher, sans huile dans la chambre : la technologie sans contact des débits moyens, de 15 à 55 kW, quand le scroll est trop petit et la vis sèche trop grosse. Elle tient la deuxième place dans l'ordre de préférence de la maison.
Sa pression plafonne à 10 bar : pour un réseau à 13 bar sans huile, voyez la vis sans huile à injection d'eau.
Deux rotors en forme de griffe tournent en sens inverse sans jamais se toucher, séparés par un jeu de quelques centièmes de millimètre. Des engrenages de synchronisation de précision tiennent cet écart : rien ne frotte dans la chambre de compression, donc rien ne s'y use et aucune huile n'y entre.
L'huile reste confinée au carter d'entraînement, séparée de la chambre. L'air produit est certifié classe 0 selon l'ISO 8573-1, essai TÜV à l'appui : ce n'est pas une chaîne de traitement qui l'obtient, c'est la machine elle-même.
La compression se fait en deux temps : un premier bloc porte l'air à une pression intermédiaire, un refroidisseur reprend la chaleur, un second bloc finit le travail. C'est ce qui permet d'atteindre 10 bar sans une goutte d'huile, là où un seul jeu de rotors plafonnerait bien plus bas.
Le catalogue couvre 15 à 55 kW, de 2,3 à 8,6 m³/min, de 7,5 à 10 bar, en vitesse fixe ou en variation PM-VSD. En dessous, le scroll tient jusqu'à environ 5 m³/min ; au-dessus, la vis sèche prend le relais, puis le centrifuge sur les gros débits.
Pharmacie, agroalimentaire, électronique, laboratoire, textile : les procédés dont le cahier des charges écrit classe 0, et pas seulement air propre. Quatorze modèles, la moitié à vitesse variable pour les ateliers dont la demande bouge.
Classe 0 certifiée TÜV
ISO 8573-1 classe 0 obtenue par la machine, vérifiée par essai TÜV : la preuve ne dépend pas de la filtration installée derrière.
Rien ne se touche
Rotors inox séparés par un jeu calibré, tenus par des engrenages de synchronisation : pas de frottement dans la chambre, donc pas d'usure.
De 15 à 55 kW
2,3 à 8,6 m³/min, de 7,5 à 10 bar. Au-delà, on met plusieurs unités en batterie ou on passe à la vis sèche.
Version PM-VSD
Moteur à aimants permanents à vitesse variable disponible sur toute la gamme : la machine suit la demande au lieu de tourner à vide.
Notre ordre de préférence pour la Classe 0
Quand un cahier des charges écrit classe 0, CEZIUM propose une machine non lubrifiée, comme le métier l'entend : compresseur scroll jusqu'à 5 m³/min, compresseur à griffes de 2,3 à 8,6 m³/min, vis sèche ou centrifuge au-delà. Nous signalons aussi l'alternative que peu de fournisseurs mentionnent : un vis lubrifié suivi d'une chaîne de traitement délivre un air exempt d'huile pour un coût d'achat nettement inférieur, sans porter le label classe 0.
Dans le métier, classe 0 veut dire machine non lubrifiée. C'est la convention, et c'est ce qu'un cahier des charges attend quand il écrit classe 0 : nous proposons donc une machine sans huile. Techniquement, la norme ISO 8573-1 qualifie l'air au point d'utilisation et non le compresseur, si bien qu'un vis lubrifié suivi d'une filtration multi-étages et d'un sécheur par adsorption délivre un air exempt d'huile mesuré en réception. C'est une alternative réelle, moins chère à l'achat et bien meilleure en récupération de chaleur, mais elle ne vous donne pas une machine certifiée classe 0. Les deux méritent d'être connues ; ce sont vos documents qui tranchent.
| Rang | Technologie | Débit catalogue | Puissance | Classe 0 | Chaleur récupérable | Coût d'achat |
|---|---|---|---|---|---|---|
| 01 | Compresseur scroll (spirale) | 0,3 à 4,96 m³/min | 2,2 à 45 kW | Machine non lubrifiée | Faible | Modéré |
| 02 | Compresseur à griffescette page | 2,3 à 8,6 m³/min | 15 à 55 kW | Machine non lubrifiée | Faible | Élevé |
| 03 | Vis sèche | 6,8 à 43 m³/min | 45 à 250 kW | Machine non lubrifiée | Limitée | Très élevé |
| 04 | Compresseur centrifuge | 48 à 3 000 m³/min | 198 à 12 055 kW | Machine non lubrifiée | Élevée | Très élevé |
| 05 | Vis lubrifié + chaîne de traitement | 0,95 à 44 m³/min | 5,5 à 250 kW | Air traité, sans label | Élevée | Bas |
Débits et puissances relevés sur le catalogue CEZIUM, technologies sans huile et vis lubrifié à vitesse variable. Le coût d'achat est donné en rangs relatifs, à débit comparable.
- 01
Compresseur scroll (spirale)
Jusqu'à 5 m³/minLe premier réflexe sous 5 m³/min : sans huile par conception, silencieux, compact. C'est le bon format pour un laboratoire, un cabinet dentaire ou une petite production.
Voir les 13 modèles au catalogue - 02
Compresseur à griffes
2,3 à 8,6 m³/minAu-dessus du scroll et jusqu'à 8,6 m³/min. Les rotors ne se touchent jamais : pas de frottement dans la chambre, usure minimale, classe 0 certifiée TÜV. Au-delà, on met plusieurs unités en batterie.
Voir les 14 modèles au catalogue - 03
Vis sèche
7,8 à 46 m³/min, gros débitsLa réponse aux gros débits quand le cahier des charges écrit classe 0. Nous disons aussi sa contrepartie : elle coûte cher à l'achat et se prête mal à la récupération de chaleur. Si vos documents parlent d'air exempt d'huile plutôt que de machine certifiée, la marche précédente mérite d'être chiffrée en parallèle.
Voir les 20 modèles au catalogue - 04
Compresseur centrifuge
À partir de 48 m³/minRéservé à la charge de base continue des très gros sites, là où aucune vis ne tient le débit dans une seule machine.
Voir les 11 modèles au catalogue - 05
Vis lubrifié + chaîne de traitement
Alternative, au-delà de 8,6 m³/minL'alternative, quand votre cahier des charges demande un air exempt d'huile et non une machine certifiée : filtration multi-étages et sécheur par adsorption derrière un vis lubrifié, avec mesure de réception au point d'utilisation. Coût d'achat nettement inférieur, et la chaleur de compression se récupère sur le circuit d'huile, ce qu'une machine sèche fait mal. À écarter si vos documents écrivent classe 0.
Voir les 33 modèles au catalogue
